Парковочные системы автомобиля
Электронные автомобильные системы созданы в помощь водителю для комфортной езды и обеспечения безопасности транспорта, в том числе парковочные комплекты приборов, облегчающие водителю процесс парковки. Парковочная система автомобиля, или парктроник, используется преимущественно в нестандартных ситуациях:
- на маленьком пространстве (на парковке, в гараже и др.),
- в тёмное время суток,
- во время сложных погодных условиях,
- при движении задним ходом.
Установка парктроника может быть заводской или же с помощью квалифицированных электриков на лицензионных СТО и автосервисах.
История возникновения автомобильных парковочных систем
Впервые о том, чтобы создать парковочные системы для автомобилей, задумались в Америке, когда число машин возросло настолько, что стало большой проблемой найти место для парковки. Была создана система парковки автомобиля, которая помогала водителю найти свободный участок пространства среди других автомобилей возле бордюра.
Когда автолюбитель упирался бампером в бордюр и активировал парковочную систему, гидравлический узел автоматически опускал на асфальт колесо, приводимое цепью от полуоси. Такой манёвр давал возможность моментально запускать заднюю часть машины, приподнятую над землёй, то есть для автомобиля обеспечивалось пространство, нужное для парковки.
К сожалению, такая система не получила большого распространения среди американских автовладельцев из-за дороговизны и необходимости большого багажного отделения.
Таким образом, появилась новая система парковки — вертикальная телескопическая стойка, выдвигающаяся из угла заднего крыла или переднего бампера при парковочных манёврах, чтобы дать возможность водителю чувствовать размеры своей машины и правильно определить, как парковаться именно в этот момент. Пример такой стойки можно было увидеть в автомобиле 1991 года выпуска модели Mersedes-Benz Klasse.
У многих японских автомобилей с правым рулём была встроена такая парковочная система, при которой стойка была незаметна водителю, если габариты автомобиля соблюдались во время парковки. Недостатком такого режима была невозможность оценки пространства вокруг машины во время парковки. То есть приходилось в основном надеяться на интуицию.
Особенно тяжело было припарковаться внедорожникам и минивэнам, ведь высокая кромка стёкол задней двери образовывала «мёртвую» зону. Срочно нужна была прогрессивная техническая помощь при парковке. Пришлось автомобильным инженерам изобрести устройство, похожее на перископ подводной лодки, которое устанавливалось на крыше задней половины автомобиля.
Технически это было маленькое зеркало, которое вместе с салонным зеркалом создавало оптическую систему для обзора пространства вокруг автомобиля. Так появилось первое дешёвое и эффективное парковочное устройство, полюбившееся водителям всего мира, даже несмотря на то, что наружное зеркало быстро покрывалось пылью и грязью на пыльных дорогах в слякоть.
Вскоре после «перископа» были изобретены обзорные линзы из пластика, которые наклеивались на заднее стекло машины для панорамного обзора.
Ранее использовалась система зеркал
При всей популярности из-за увеличения углов обзора линзы всё-таки отражали искажённое окружающее пространство. Они не позволяли правильно оценить расстояние между автомобилем и другим объектом, поэтому не было смысла устанавливать их на седанах. Монтаж производился только на хетчбэках и универсалах.
Современные парковочные системы
Современные парковочные системы — это встроенные видеокамеры в заднем бампере, передающие реальные данные и позволяющие осуществить грамотную и безопасную парковку автомобиля. Они могут быть:
- пассивные. Их действие ограничивается предоставлением информации для успешной парковки. Автомобилем управляет водитель. Пассивные парковочные системы представлены ультразвуковыми, радарными и ёмкостными парктрониками;
- активные. Парковка осуществляется парковочной системой автоматически или полуавтоматически. Представительницей активных парковочных систем является интеллектуальная многофункциональная.
Технический прогресс способствует ежегодному появлению всё новых и новых приборов для парковки транспорта. Так, благодаря инновациям появились ультразвуковые парковочные системы, радары парковки и ёмкостные парктроники. Общий смысл их работы состоит в определении расстояния между автомобилем и препятствием, о чём они мгновенно сообщают автовладельцу (звуком или визуально — от зелёного до красного сигнала индикатора расстояния).
Чтобы разобраться, как действует ёмкостный радар, надо представить себе принцип работы его антенны. Плоская ленточная антенна размещается внутри бампера. Как только к ней приближается какой-то объект, в ёмкости антенны происходят изменения, о чём сразу узнаёт водитель.
Почему же такой радар не получил большого распространения? Во-первых, нет данных об окружающей обстановке в период неподвижности автомобиля. Во-вторых, для адекватной приёмки сигнала и получения достоверных данных антенна должна находиться на удалении от металлических элементов машины.
И в-третьих, ёмкостный радар не определяет направление приближающегося объекта.
Ультразвуковая парковочная система состоит из сенсоров, которые встраиваются в оба бампера автомобиля. У каждого сенсора имеется пьезоэлемент приёмопередатчика, излучающий акустический сигнал и принимающий отражённый. Так происходит оценка расстояния до препятствия. Если автомобиль приблизится к препятствию — прозвучит звуковой сигнал.
В ультразвуковых парктрониках первого поколения было всего два датчика. Последнее поколение парктроников содержит от 4 до 8 ультразвуковых датчиков. Автомобильные концерны BMW. Mercedes и Audi включили ультразвуковые системы парковки автомобиля в конструкцию моделей.
Вот почему в Audi предустановлена AcousticParkingSystem, BMW имеет встроенную систему ParkDistanseControl, а в Mercedes-Benz решили установить фирменный Parktronik.
Инновации в автомобильной промышленности приводят к появлению всё более мощных и многофункциональных парковочных систем. Интеллектуальная система парковки последнего поколения снабжается дисплеем, с помощью которого водитель может комфортно припарковаться. Для этого ему необходимо совместить на информационном дисплее текущую траекторию пути с идеальной поворотом руля.
Автомобильные парковочные системы как путь к автоматическому управлению автомобилем
Уже появляются автомобили, которые могут ездить почти без участия водителя.
Автомобильные концерны время от времени выставляют свои уникальные концепты, в конструкции которых учитываются последние инновации в автомобильной промышленности.
Возможно, в недалёком будущем нам вообще не придётся крутить руль, прокладывать путь и тормозить машину — она будет делать это самостоятельно. Автомобильные парковочные системы превращают транспорт в интеллектуальное средство передвижения.
Источник: https://CarExtra.ru/avtotovary/parkovochnyie-sistemyi-avtomobilya.html
Парковочные системы: автомат в паркинг
Лет пять назад системы автоматической парковки были чем-то фантастическим. Сегодня их устанавливают не только на авто премиум-класса, но и на доступные машины. Интересно, а одинаково ли они работают на дорогих и дешевых машинах? Можно ли доверять автопарковщику? Превзойдет ли автоматика человека в искусстве парковаться? Мы протестировали несколько автомобилей.
Чтобы уберечь их от повреждений, ряды машин на парковке имитировали легкими и мягкими пенопластовыми кубиками. Расстояние между ними для каждого автомобиля выставляем индивидуально: оно складывается из длины кузова и еще по 0,7 м с каждой стороны. Достаточно, чтобы уверенно припарковаться вручную, да и производители обещают, что автоматике такого запаса гарантированно хватит.
Фиксируем время, подмечаем особенности, заносим в протокол ошибки. Потом постепенно сдвигаем кубики и повторяем упражнение. И так до тех пор, пока автоматика не начнет давать сбои.
По ходу дела оцениваем интерфейс — удобно ли пользоваться системой, логично ли управление, как выглядит графика электронных приборов.
Безусловно, дополнительные плюсы автопарковщики получают и за многофункциональность — например, за поперечную парковку или помощь при выезде из ряда машин.
Итак, на парковку становись!
«КИА-СПОРТИДЖ»
5 место
«Кореец» проиграл соперникам во всем. Разве что набор функций у него такой же, как у «Тойоты» и «Форда», то есть парковаться он может только параллельно, как на правую сторону, так и на левую.
Правда, и тут у человека, впервые оказавшегося за рулем «Спортиджа», может возникнуть заминка.
У других моделей сторону улицы, куда нужно причалить, автоматика распознаёт по включенному правому или левому поворотнику, а в «Киа» приходится несколько раз нажимать одну и ту же кнопку — лишнее действие и менее логично.
Красный — цвет повышенного внимания. И это обоснованно, когда задействуешь автоматическую парковку на «Спортидже».Красный — цвет повышенного внимания. И это обоснованно, когда задействуешь автоматическую парковку на «Спортидже».
Интерфейс примитивный, за нерусифицированный приборный щиток жирный минус.
А ведь эту модель собирают в России. Практическую работу «Спортидж» тоже выполнил хуже остальных — примерно в трети заездов не увидел место для парковки, несколько раз припарковался криво, наезжал на бордюр из конусов.
Кроме того, замеры пришлось остановить на отметке 1 м (полметра от каждого бампера) — худший результат.
«ФОРД-КУГА»
4 место
Смарт-кроссовер, как его прозвали в компании, на парковке оказался далеко не самым умным. Хотя бы потому, что не обучен заезжать в тесные ниши — для выполнения маневра ему требуется не меньше дополнительных 0,8 м к длине собственного кузова.
Зато в интерфейсе есть толковые вещи, до которых почему-то не додумались другие производители. Например, подсказки водителю, чтó тот должен делать в процессе автоматической парковки, появляются не на щитке приборов, а прямо на центральном дисплее, куда выводится картинка с задней камеры и графика парктроника.
И расположен этот экран удобно — в верхней части панели приборов.
Нет в русском языке слова «едте»! «Куге» нужен опытный корректор. Можем составить протекцию.Нет в русском языке слова «едте»! «Куге» нужен опытный корректор. Можем составить протекцию.Если экран расположен так далеко от водителя и на него выводится много информации, он должен быть хотя бы вдвое больше.
Если экран расположен так далеко от водителя и на него выводится много информации, он должен быть хотя бы вдвое больше.
Только — вот незадача! — больно маленький. Да еще и отодвинут почти к ветровому стеклу. (Странно, что среди дополнительных опций нет бинокля.) И уж тем более негоже такому интеллектуалу допускать грубые орфографические ошибки.
Поэтому за интерфейс только третье место. И предпоследнее итоговое.
«ТОЙОТА-АУРИС»
3 место
Первые системы автопарковки, появившиеся на «приусах», работали, мягко говоря, не лучшим образом. Видимо, поэтому «Тойота» на всякий случай прикрылась стопкой бумаг — в руководстве по эксплуатации «Ауриса» на восьми страницах рассмотрены ситуации, в которых автопарковщик может некорректно работать.
Без лишних слов и украшательств — японская практичность в исполнении «Тойоты-Аурис». Невыразительно, но удобно. Без лишних слов и украшательств — японская практичность в исполнении «Тойоты-Аурис». Невыразительно, но удобно.
Однако по результатам испытаний видно, что волнения явно излишни. Модернизированная система автопарковки приятно удивила.
По четкости и точности парковочного ассистента «Аурис» заткнул за пояс даже дорогущий «Ауди-А6». Как, впрочем, и по скорости выполнения маневра, хотя это по большей части связано с тем, что автомобиль компактнее. Интерфейс сугубо функциональный и, пожалуй, не такой броский, как у других, но к эргономике никаких претензий нет.
Однако хочется, чтобы над машиной ценой под миллион потрудились не только технари, но и дизайнеры.
«АУДИ-А6»
2 место
Самая дорогая машина теста делит систему с родственником — «Фольксвагеном-Пассат СС». Из всех участников только эти две модели умеют парковаться не только параллельно, но и перпендикулярно дороге, за что и получают дополнительные баллы. А еще они помогают выехать обратно на дорогу из тесного места. Однако различия с «Фольксвагеном» не только в интерфейсе, но и в поведении.
Ауди-А6» — самый заботливый. И напишет, и покажет, и просигналит. И, главное, всё к месту.Ауди-А6» — самый заботливый. И напишет, и покажет, и просигналит. И, главное, всё к месту.
Несмотря на более высокий статус и цену, «Ауди» уступает в прилежности. Он оказался менее внимательным — чаще не замечал доступные парковочные места.
А один раз поздно начал крутить руль и не попал в створ между пенопластовыми кубиками. Поэтому в ездовых упражнениях А6 занял лишь третье место.
Но в целом «Ауди» не уронил свой высокий статус — симпатичный интерфейс, хорошая эргономика, удобное сопровождение при выполнении парковки, а уж по дальнобойности парктроников этой машине нет равных.
«ФОЛЬКСВАГЕН-ПАССАТ СС»
1 место
Лидер теста уступил «Ауди» лишь в оформлении и удобстве пользования интерфейсом. У «Пассата СС» графика поскромнее. Да и дисплей у модели с четырьмя кольцами поднимается над панелью приборов, что позволяет в некоторых ситуациях держать одновременно в поле зрения и реальную картинку за окном, и электронную на мониторе. В остальном «Фольксваген» дает фору всем противникам.
Удобно, когда графический парктроник (изображение машинки), показывающий расстояние до препятствия, выводится на изображение с камеры заднего вида. Так же построена картинка у «Ауди» и «Форда». Удобно, когда графический парктроник (изображение машинки), показывающий расстояние до препятствия, выводится на изображение с камеры заднего вида.
Так же построена картинка у «Ауди» и «Форда». Только за это укрытие для камеры дал бы «Фольксвагену» первое место. На всех остальных этот «глаз» как минимум шесть месяцев в году ничего не видит из-за летящей из-под колес грязи.Только за это укрытие для камеры дал бы «Фольксвагену» первое место.
На всех остальных этот «глаз» как минимум шесть месяцев в году ничего не видит из-за летящей из-под колес грязи.
Он единственный безотказно забирался в нишу, которая была длиннее кузова всего на 0,6 м (по 300 мм свободного пространства с каждой стороны), и даже единожды залез в створ еще на 100 мм ýже.
Допустил минимум ошибок — лишь пару раз из нескольких десятков попыток не увидел подходящего места для парковки. И хотя секунды при выполнении маневра он показывал не самые лучшие (во многом из-за больших габаритов), но действовал наиболее стабильно, точно и комфортно для водителя.
Отдельный увесистый плюс — за расположение камеры заднего вида, которая выезжает из-под эмблемы лишь при включении задней передачи. Обзор отличный даже в самую слякотную погоду.
Человек против машины
Мы устроили соревнование не только между автомобилями, но и между водителем и автоматикой. За редким исключением победителем выходил живой организм. При первых маневрах результаты различались порой на 10–15 секунд, в зависимости от автомобиля и умения водителя парковаться. Ассистент парковки проигрывал, в основном, потому, что дольше соображал и примерялся, медленнее крутил руль.
Разница стала еще заметнее, когда уменьшилось расстояние между кубиками. Объяснение простое: человек использовал более оптимальную траекторию для заезда, потому ему требовалось меньше заходов.
Но окончательные выводы экспертов совпали: парковочные ассистенты работают вполне сносно (разве что «Киа» нуждается в отладке автоматики), и тем, кто неуверенно паркуется, скорее помогут, чем помешают.
А следующее поколение, будьте уверены, дорастет до уровня профи, а потом и заткнет его за пояс. Ведь так было со всеми электронными помощниками.
Баловство всё это
Михаил ГЗОВСКИЙ, заведующий отделом испытаний
Признаться, кнопку парковочного ассистента в редакционном «Форде-Фокус 3» я нажимал от силы пять раз. Первый — из интереса, сразу как пересел на эту модель. Лихо закручивающийся без моего участия руль — забавное зрелище! Последний раз опробовал систему за несколько дней до теста, чтобы увериться в ее бесполезности для меня.
Чтобы машина обнаружила свободное место, приходится ехать слишком медленно, а это в условиях мегаполиса, естественно, вызывает недовольство других водителей.
Причем именно тогда, когда помощь требуется больше всего, то есть в стесненных условиях, электроника и обнаруживала свои слабые стороны. Без проблем в два приема «Фокус» умеет парковаться, лишь когда в запасе у машины по метру спереди и сзади.
Дистанция чуть меньше — и «Форд» уже не видит возможности влезть между другими машинами либо требует продвигать себя вперед-назад большее, чем требуется опытному водителю, количество раз (спасибо великолепной работе переднего и заднего парктроников!).
В общем, на мой взгляд, присутствующий в богатых комплектациях ассистент парковки полезен лишь неопытным водителям. Главное — не залюбоваться вращающимся рулем и не забыть, что тормозить-то машина сама не умеет!
Хочу помощника парковки
Сколько стоит автопарковщик, вычислить для каждой модели трудно. Лишь «Фольксваген» предлагает его на «Пассат СС» отдельно за 36 970 руб. (минимальная цена машины с ассистентом парковки — 1 172 970 руб.), остальные — только в фиксированных комплектациях. Например, у «Ауди-А6» он идет уже в базовой комплектации ценой от 1 704 000 руб. У «Тойоты-Аурис», «Киа-Спортидж», «Форда-Куга» система автоматической парковки появляется лишь в самых дорогих версиях: соответственно «Престиж» за 944 000 руб., «Премиум» за 1 299 000 руб., «Титаниум плюс» от 1 443 000 руб. Иного варианта нет — если нужен парковочный ассистент, придется раскошелиться на указанные суммы.
Не надо бояться автоматической парковки. Она пока еще не доросла до опытного водителя, но уже выполняет маневры намного лучше новичка.
Все таблицы открываются в полный размер по клику мышки.
Парковочные системы: автомат в паркинг
Источник: https://www.zr.ru/content/articles/565276-parkovochnyje_sistemy_avtomat_v_parking/
Устройство парковок
от 1500 руб. за м.кв.
Поскольку дача не является местом постоянного проживания, то и постройка гаража здесь не имеет смысла. К тому же, такое сооружение своим внешним видом утяжеляет участок, загромождая его.
Более элегантно смотрится площадка под машину, правильное устройство которой поможет облагородить близлежащую территорию.
Этому варианту часто отдается предпочтение и при составлении сметы – устройство площадок обходится намного дешевле, чем возведение гаража.
Выбор места для устройства парковки
Зона должна быть ровной, располагаться не в низине (в противном случае необходимо проведение дренажной системы под ней), иметь площадь не более 4*6 м (зависит от габаритов самой машины). Оптимальный радиус для обеспечения комфортного разворота и удобного заезда составляет 6 м.
Виды мощения и материалы для устройства парковки
Благодаря своей небольшой стоимости и высокой практичности очень популярны парковки из щебня и гравия. Но устройство такой площадки больше подходит для легких авто.
Если же вы являетесь счастливым обладателем «броневика», то выбирать необходимо покрытия с устройством бетонного основания, рынок готов предложить варианты с разной ценой квадратного метра.
Нужно лишь выбрать для наружного слоя материалы, стойкие к атмосферным осадкам, перепадам температур, желательно темного цвета, так как не исключено протекание автомобильных жидкостей. На светлых покрытиях это будет выглядеть крайне не эстетично. На чем же остановить выбор:
- щебневое или гравийное покрытие – самое дешевое. Оно хорошо пропускает воду, не растрескивается со временем, но сделать его идеально ровным практически невозможно;
- бетонная парковка – один из наиболее затратных вариантов, при этом подойдет не для всех геологических условий;
- тротуарная плитка – относительно цены это «золотая середина», а разнообразие всевозможных цветов и форм обуславливают высокую популярность такого варианта;
- экопарковка – удобное современное решение. Такая парковка прочная, устойчивая к негативным влияниям окружающей среды, а по внешнему виду напоминает зеленый газон.
По поводу последнего варианта есть ряд замечаний. Помимо того, что стоимость устройства такой парковки достаточно высокая, за ней еще и требуется постоянный уход. Она имеет ячеистое основание из пластика или бетона, в секциях которого растет травяное покрытие. Пластик может проминаться под весом машины, а в бетоне трава при нашем суровом климате промерзает.
Автомобильные жидкости, накопившиеся за зиму в открытых секциях, при оттаивании земли наносят вред растительности. Поэтому она нуждается в подсеивании и постоянной заботе. Если дача для вас не является местом постоянного проживания, или же вы ее посещаете достаточно редко, то, следовательно, времени, необходимого на уход за автомобильной зоной, у вас не будет.
Цена на устройство парковки
| Вид покрытия | Устройство покрытиярасположение слоевснизу-вверх | Цена за 1 м. кв., руб. |
| Парковка для машины из щебня | — песок (15 см.)- геотекстиль- щебень (15 см.) | от 1500 |
| Устройство бетонной парковки под автомобиль | — песок (15 см.)- геотекстиль- щебень (15 см.)- каркас из арматуры А-3 (10 мм.)- бетон М-300 (15 см.) | от 2800 |
| Мощение площадки под автомобиль на нежесткое основание | — песок (15 см.)- геотекстиль- щебенка (15 см.)- цементно-песчаная смесь (3-5 см.)- брусчатка (6-7 см.) | от 3000 |
| Экопарковка (газонная решетка) | — песок слоем 15 см- геотекстильДорнит- щебень слоем 15 см- цпс слоем 4-5 см- газонная решетка 600х400х100 мм | от 3250 |
| Мощение парковкипод автомобиль | — песок (15 см.)- геотекстиль- щебень (15 см.)- каркас из арматуры А- 3 (10 мм.)- бетон М-300 (10 см.)- гарцовка (3 см.)- тротуарная плитка (6 см.) | от 3500 |
Стоимость дополнительных работ при устройстве дорожек и площадок
| Демонтаж старого покрытия | от 150 руб./ м. кв. |
| Вывоз боя контейнером 8 м. куб. включая погрузку | от 6000 |
| Вывоз боя контейнером 27 м. куб. включая погрузку | от 20000 |
| Установка бордюрного камня (100х200х80) | от 400 р./м. пог. |
| Установка бортового камня дорожного | от 700 р./м. пог. |
| Изготовление цементно-песчаной смеси на объекте | от 100 р./м. пог. |
| Фиксация крайнего ряда плитки раствором | от 100 р./м. пог. |
Внимание! В данную стоимость не входят услуги по доставке и разгрузке тротуарной плитки и бордюров.
Стоимость существенно зависит от удаленности от МКАД и рассчитывается индивидуально при составлении договора!
Есть вопросы? Позвоните нам:
+7 (495) 776-99-17 +7 (985) 776-99-17
Устройство площадок тротуарной плиткой
Поскольку такой вариант является самым практичным и экономически выгодным, рассмотрим его подробнее. Технология устройства площадок в этом случае происходит следующим образом:
| Снимается слой земли на выбранном участке не менее 30 см в глубину. Дно земляного корыта тщательно уплотняется виброплитой. |
| Засыпается первый песочный слой 15 см. Стелется защитный настил из геотекстиля, предотвращающего рост травы. Сверху – слой щебня 15 см. Его необходимо тщательно утрамбовать. |
| Устанавливаются бордюры в уровень будущей плитки. Наносится цементно-песочный слой. |
| Укладывается плитка. |
При попадании под плитку воды внутренний слой схватывается, и плитка фиксируется. Вот и все, устройство площадки для автомобиля на даче окончено. Важный момент – при устройстве автомобильной парковки необходимо позаботиться, чтобы на ней не скапливалась вода. Для отвода влаги необходимо предусмотреть небольшой уклон площадки и устройство ливневой канализации.
До После
| Парковка из щебня | Обустройство бетонной площадки |
Рассчитать приблизительную стоимость
устройства парковки на даче
Вернуться в раздел
Источник: https://udachnikov.com/dorozhki-i-parkovki/ustrojstvo-parkovok/
Система автопарковки: разновидности и преимущества
Системы автоматической парковки транспортных средств, известные также в народе под названием «автопилоты», были разработаны с учетом растущего потребительского спроса.
Реалии современных городов, особенно мегаполисов, таковы, что автомобилистам каждый раз при парковке приходится проявлять чудеса водительского мастерства, буквально втискивая машину в небольшие свободные промежутки. Этот ежедневный стресс, сопряженный с высоким риском задеть другой транспорт, отрицательно сказывается на нервной системе водителей.
Автомобильный автопилот позволяет выполнить парковку с ювелирной точностью и за короткое время, полностью снимая эту задачу с человека. Этим и обусловлена высокая популярность таких систем.
Автоматическая парковка: преимущества механизма в стесненных условиях
Автопарковка позволяет успешно производить парковку автомобиля в условиях тесной застройки, свойственной многим современным городам. Получится ли удачно припарковать транспорт, не оснащенный такой системой, на улице, заставленной другими машинами, зависит от профессионализма водителя.
Если же в машине предусмотрена самопарковка, то она не только «подскажет» своему хозяину место для стоянки, но и в кратчайшее время заедет на него, не зацепив при этом авто, стоящие спереди и сзади. Кроме того, что так повышается уровень безопасности, значительно уменьшается время, необходимое автомобилю для того, чтобы припарковаться и освободить дорогу.
Если же паркуется новичок на машине без автопилота, процесс может занять несколько минут. На это время движущийся по дороге поток окажется парализован.
Основной же проблемой самостоятельной парковки на ограниченном участке следует назвать частые легкие столкновения с другими машинами, что становится причиной образования небольших царапин и вмятин. Автоматическая парковка автомобиля избавляет водителя от необходимости решать вопросы, связанные с выплатой страховки при повреждении своего или чужого транспортного средства.
При параллельной парковке такая технология чрезвычайно удобна, к тому же она позволяет сэкономить место и для других участников дорожного движения. Ведь большинству автомобилистов, чтобы заехать на стоянку, нужно значительно больше места, чем реально занимает машина. Чтобы понять это более наглядно, посмотрите, сколько действий нужно сделать водителю, выполняя эту процедуру самостоятельно:
- Немного проехать вперед место, выбранное для стоянки.
- Вывернуть рулевое колесо в ту сторону, в которую планируется припарковаться.
- Сдать назад, начиная заезд на парковочное место.
- Вернуть колеса автомобиля рулем в прямое положение и проехать назад еще чуть-чуть.
- Вывернуть рулевое колесо в обратную сторону, чтобы сдвинуть переднюю часть машины к бордюру.
- Вновь выкрутить руль так, чтобы передние колеса были направлены к бордюру.
- Проехать вперед на необходимое расстояние, чтобы приблизительно выровнять дистанцию между своей машиной и транспортом, расположенным сзади и спереди нее.
Все эти действия потребуют от водителя немалой затраты времени и предельной концентрации внимания. Система автоматической парковки автомобиля позволит поставить транспортное средство на нужное место намного быстрее и безопаснее.
Существует 2 вида парковочных механизмов: полуавтоматические и автоматические. Автоматические более популярны, но о них мы поговорим чуть позже. Разберемся сначала, как работает полуавтоматическая система.
Принцип работы полуавтоматической парковочной системы
Если парковочный механизм работает по полуавтоматическому принципу, то водитель при установке машины на место регулирует его скорость педалью тормоза (акселератором при этом работать не нужно, для движения автомобиля достаточно и холостых оборотов). С момента начала парковки рулевое управление переходит под контроль бортового компьютера.
Машина двигается вперед, становясь параллельно транспортному средству, которое после завершения процесса будет расположено впереди. Когда ТС нужно остановить, раздается специальный сигнал. Затем включается задняя передача, после чего водитель отпускает тормоз.
Действуя через усилитель руля (гидравлический или электрический), бортовой компьютер ставит колеса в нужное положение и управляет движением авто, устанавливая его на нужное место.
После того как автомобиль, двигаясь назад, проедет необходимое расстояние, или окажется близко к объекту, находящемуся сзади от него, вновь раздастся сигнал, услышав который, водитель должен остановить машину и включить режим Drive (для транспорта, оснащенного АКПП) или переднюю передачу (на «механике»). При движении ТС вперед колеса продолжают управляться бортовым компьютером. О том, что парковка завершена, водителя оповестит окончательный сигнал.
Как работает автоматический парковочный механизм?
Полный «автомат» значительно удобнее вышеописанной системы, поскольку в этом случае от водителя требуется только нажать нужную кнопку. Бортовой компьютер обеспечит быструю и точную парковку, а при необходимости – сам выберет место для нее, просканировав возможные участки.
К тому же, возможность полуавтоматической парковки часто входит в функционал автоматического механизма в качестве опции. В этом случае водитель может отключить полный «автомат» и припарковаться в полуавтоматическом режиме.
Проекция выбранного места стоянки в процессе перемещения машины будет отображена на экране компьютера.
Способы сканирования
Обнаружение объектов, расположенных вокруг транспортного средства, может выполняться по-разному.
На одних моделях сканирование производится с помощью парктроников – специальных датчиков, встроенных в бамперы машины и выполняющих функцию приемников и передатчиков.
Они излучают сигналы, отражающиеся от расположенных вокруг ТС объектов, а потом принимают их, передавая системе управления информацию о времени, затраченном на возврат. С помощью этих данных бортовой компьютер определяет, каково расстояние до объектов.
В других системах обнаружение производится с помощью камер или радара, работающего по тому же принципу, что и парктроники.
Результат в обоих случаях один и тот же: машина обнаруживает другой транспорт, определяет расстояние до бордюров и размер возможного парковочного места, после чего выстраивает модель и определяет алгоритм действий.
В соответствии с ним машина затем устанавливается на выбранную площадку. Основное отличие простых парктроников от датчиков, являющихся частью автомобильного автопилота – дальность действия последних, которая может достигать 5 м.
Заключение
Как видно из вышесказанного, система автоматической парковки является отличным помощником водителя, способным сберечь ему массу нервов и времени. Особенно это актуально для мегаполисов, но с учетом постоянного роста количества автомобилей можно сказать, что вскоре этот механизм может понадобиться и жителям не очень больших городов.
, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
auto parking system, featured, автопарковка, автопилот
Источник: https://bodyshop-info.ru/texnologii/vidy-sistem-avtoparkovki-princip-raboty-i-preimushhestva
Парковочные барьеры и блокираторы
Сегодня большие города и посёлки заполнили автомобили. Автомобилистам очень сложно найти парковочное место около своего дома. Чтобы как-то решить такую проблему, владельцу автомобиля нужно зарезервировать для себя парковочное место. С этой целью монтируются парковочные барьеры.

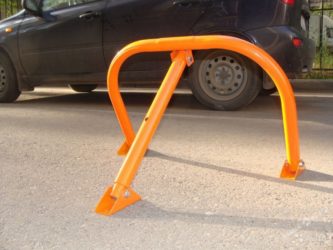

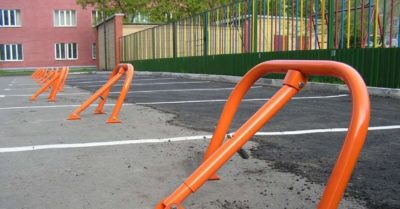

Пример смонтированных классических парковочных барьеров
Разновидности

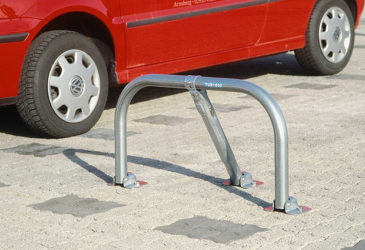

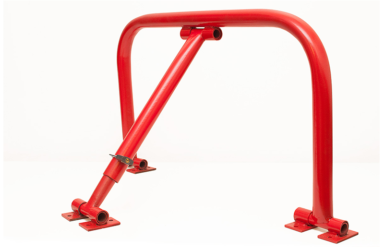

Все парковочные барьеры представляют собой очень прочную стальную конструкцию, состоящую из неподвижной поверхности и верхней складной штанги. Основание намертво крепится к поверхности асфальта. Работает только верхняя штанга. Такая конструкция очень легко изготавливается своими руками. Имеется также возможность купить парковочные складные барьеры в специализированных магазинах.
Парковочные барьеры бывают автоматические и механические.
Самыми удобными считаются автоматические шлагбаумы и барьеры. Подобные механизмы отличаются несколькими положительными характеристиками:
- удобство;
- комфортабельность;
- лёгкость управления.
Автоматический парковочный барьер в основном используется там, где контролируется въезд, или делается резервирование мест. В большинстве случаев автоматические барьеры устанавливаются непосредственно на стоянках, при въезде в гаражные кооперативы.
Так выглядят автоматические барьеры управляемые пультом

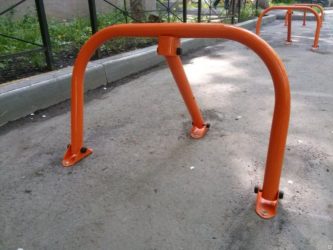

Более экономичными считаются механические барьеры. Монтаж таких парковочных барьеров, гарантирует сохранность парковочного места. Надо сказать, что такой парковочный механический блокиратор можно свободно изготовить своими руками. Можно также свободно купить такой механический барьер. Они обслуживаются вручную. Конечно, поднимать его руками неудобно, однако установка таких парковочных барьеров, становится необходимостью там, где очень сложно установить автоматический.
Когда используются автоматические парковочные барьеры, все операции полностью автоматизированы. Купить такое устройство можно на заводе изготовителе.
Барьерная штанга поднимается в течение нескольких секунд. Установка таких парковочных барьеров делается прямо на асфальт, или заливается мощный бетонный фундамент. Подобные автоматические барьеры совершенно безопасны, так как для работы используется низкое напряжение.
Процесс монтажа парковочного барьера
Существуют даже парковочные барьеры, наделённые возможностью определять вид преград.
Одним из недостатков парковочных барьеров, оборудованных автоматикой, является невозможность установки в тех регионах, где наблюдаются очень холодные зимы. При обледенении дороги нормальная работа автоматического барьера полностью нарушается.
Разрешается проводить монтаж автоматических барьеров только в местах, которые разрешены законодательством: стоянки крупных торговых центров, территория около банковских зданий и административных учреждений.
Для установки автоматического барьера не требуется много времени. Все работы выполняются в течение часа. Чтобы установить парковочное ограждение, при въезде во двор, необходимо получить специальное разрешение.
Детали и конструкция автоматического барьера
Запрещается монтаж парковочных ограждений прямо на дороге, перекрывая проезд автомобилям. Барьеры не должны создавать помехи для специального транспорта.
Закрытый парковочный барьер не под силу преодолеть никакому автомобилю, даже если у него достаточно высокий клиренс.
Парковочные барьеры могут нормально функционировать при 60-градусной жаре или 30-градусном морозе.
Для их изготовления применяется цельнотянутые металлические трубы. Она придаёт конструкции высокую прочность и способность выдержать большое механическое воздействие. Причём труба имеет большой коэффициент прогиба, что позволяет ей выдержать удар автомобиля.
Автоматический цепной барьер
Данный парковочный барьер имеет вид двух колонн, между которыми натянута цепь. Когда автоматический цепной барьер закрывается, происходит натяжение цепи, проезд полностью перекрывается. Когда автоматический цепной барьер открывается, цепь скрывается в специальном жёлобе. Таким образом, закрывается въезд посторонних лиц на конкретную территорию.
При помощи такого барьера, устанавливаются границы участка, ограничивается проезд автотранспорта.
Автоматический цепной барьер, у которого имеется две колонны, и длина цепи менее 16 метров, даёт возможность водителю проводить управление, нажав на кнопку радиобрелока. Имеется возможность перепрограммирования.
Такой барьер закрывается автоматически, согласно установленному времени. Можно также изменять направление движения. Автоматический цепной барьер оборудован регулировкой скорости движения цепи.
Он изготавливается из анодированной стали разной окраски.
Можно ли устанавливать парковочные барьеры
Несколько десятилетий назад угон автомобилей был редкостью, не нужно было волноваться за свой автомобиль, оставленный на улице около подъезда. Сегодня все изменилось, резко возросло число автомобилей, на первое место вышел вопрос о сохранности машины и её парковки. Сегодня законность установки парковочных барьеров не имеет точного законодательного определения.
Процесс установки ручного барьера
Такая проблема решается путём гражданских взаимоотношений, а также правил автомобильного движения. Это связано с тем, что существует запрет установки на проезжей части парковочных барьеров. Однако существуют и исключения. Если территория была арендована у административного учреждении или это частная собственность, барьер устанавливать разрешается.
Чтобы установить такой барьер на коммунальном предприятии, необходимо иметь положительное решение общего собрания членов кооператива.
Демонтаж незаконно установленного парковочного барьера
Сегодня очень многие покупают и монтируют парковочные барьеры около своего дома. Нужно оперировать достаточными основаниями для этого, а также, прежде чем установить парковочный барьер, обязательно поставить в известность местное ЖКХ.
Разрешением на монтаж парковочных барьеров имеет право дать судебный орган. Исключением являются инвалиды и льготные группы граждан. При нарушении правил установки парковочные барьеры демонтируются государственными органами, причём без всякого предупреждения.
Источник: https://svoizabor.ru/shlagbaum/parkovocnie-barieri.html
Какие виды устройств помогают при парковке автомобиля?
Парковочная система, или система помощи при парковке, – это вспомогательная система активной безопасности автомобиля. Самую высокую эффективность она показывает, когда автомобиль дает задний ход; когда темно; когда тонировка стекол сильная, а также при стесненных условиях.
Все парковочные системы условно поделили на две большие группы: активные и пассивные.
Пассивные парковочные системы выдают нужную для парковки информацию. И только. А управляет автомобилем водитель. На активные парковочные системы полностью возложена парковка автомобиля в автоматическом режиме. Или в режиме автоматизированном, когда автоматически выполняются отдельные функции.
При покупке пассивные парковочные системы устанавливают на машину как опцию, но можно их установить и отдельно. На одном автомобиле может быть несколько пассивных парковочных систем, которые будут контролировать расстояние до препятствия и выдавать информацию об этом водителю.
Каков состав парковочной системы
Парктроник (Parktronic System) – это торговое название парковочной системы как таковой. Причем настолько популярное, что стало нарицательным именем многих пассивных парковочных систем.
Парктроник состоит из датчиков парковки, электронного блока управления, а также устройства индикации. Датчики ультразвуковые. Обычно их от четырех до восьми. Из них 4 задних датчика и еще в случае необходимости 2-4 передних датчика. Место датчиков – как правило, передний и задний бампер автомобиля.
Датчик действует так. Он отправляет сигнал ультразвуковой частоты, чтобы потом принять его отражение от препятствия. Чем больше время возвращения сигнала, тем дальше расположено препятствие. И наоборот. Работа датчика эффективна на расстоянии 0,25-1,8 м от препятствия.
Электрические сигналы датчиков принимаются электронным блоком управления. В зависимости оттого, какова величина сигналов, электронным блоком формируется информация для индикаторного устройства.
Какие существуют системы индикации
Устройство индикации предназначено для того, чтобы отображать информацию о том, что препятствие становится ближе и предупреждать автомобилиста об опасности. В этом девайсе используются такие виды индикации, как световая, оптическая, звуковая, цифровая.
Работа звукового устройства индикации характеризуется тем, что оно подает звуковые сигналы с определенной частотой. Сигнал может быть непрерывный и прерывистый. Это зависит от расстояния до препятствия. Звуковая сигнализация, в частности, применяется в системе APS.
В устройствах со световой индикацией нашла применение световая шкала, которая реализована с использованием разноцветных светодиодов. В зависимости от того, каково расстояние до препятствия, цвет меняется от зеленого до красного.
Устройство цифровой индикации показывает расстояние до препятствия. Очень часто цифровую индикацию совмещают с индикацией световой. Оптическая индикация предусматривает, что есть жидкокристаллический дисплей. Именно на нем и появляется цветовая и цифровая информация, а также схематическое изображение автомобиля. Хороший пример оптической парковочной системы – это система OPS.
Для того, чтобы улучшить задний обзор и облегчить движения и парковку задним ходом, на авто можно установить камеру заднего вида. Сейчас это очень востребованная опция. камера снимает все, что происходит с автомобилем, для последующей передачи на дисплей. На информационный дисплей также может быть выведено то направление движения, которое рекомендуется.
Камера заднего вида – это элемент системы кругового обзора. Камера включается, как только включается передача заднего хода. То есть камера заднего вида – это разновидность пассивной парковочной системы.
Виды активных парковочных систем
Систему автоматической парковки также называют интеллектуальной системой помощи при парковке и даже парковочным автопилотом. Она относится к активным парковочным системам, поскольку обеспечивает парковку автомобиля в автоматическом или автоматизированном режиме. Во втором режиме автоматически выполняются только отдельные функции.
Различные системы автоматической парковки помогают, когда делаешь параллельную или перпендикулярную парковку. Сейчас очень распространены системы с параллельной парковкой. Автоматическая парковка производится, когда согласованно управляешь углом поворота рулевого колеса и скоростью движения автомобиля.
В систему автоматической парковки входят выключатель, ультразвуковые датчики, исполнительные устройства систем автомобиля, электронный блок управления.
В интеллектуальной системе помощи парковка предусматривает применение ультразвуковых датчиков, аналогичных пассивной парковочной системе. Однако у них есть большая дальность действия. Это до 4,5 м. Количество датчиков может отличаться. Все зависит от разновидности системы. В частности, в системе Park Assist последнего поколения 12 ультразвуковых датчиков. По четыре впереди, сзади и по бокам машины.
Включение системы принудительное, если нужно сделать парковку. Вот почему на панели приборов предусмотрен выключатель.
Источник: https://mcgrp.ru/article/4849-kakie-vidyi-ustroystv-pomogayut-pri-parkovke-avtomobilya
