Что такое ситуационный план земельного участка?

В этой статье:

Составление ситуационного плана земельного участка

Принимая решение о покупке земельного участка, каждый человек старается просчитать варианты минимизации расходов, связанных с последующей эксплуатацией земли. При этом учитывается расположение площадей, наличие существующих коммуникаций и инженерных сооружений, состав почвы и окружающая инфраструктура.

Все эти факторы значительно влияют на затраты, которые придется понести владельцу земли при будущей газификации участка или его снабжении электричеством и водой.

Узнать подробную информацию о предполагаемой покупке можно несколькими способами: поглядеть в интернете, заказать топографическую съемку или сделать ситуационный план земельного участка.

Ситуационный план: что это и для чего требуется

Что такое ситуационный план земельных участков? Это схема надела с указанием на ней информации обо всех присутствующих коммуникационных сетях, границах территории и объектах, находящихся на нем.

Ситуационный план нужен для:

установления, одобрения и получения согласия на межевание участков земли при совершении операций по купле-продаже собственности;
обоснования расчетов при составлении проектных документов на новые объекты недвижимости;
планирования затрат на подведение водоснабжения, газоснабжения и электричества от электросетей;
капитального ремонта или реконструкции уже возведенных зданий.

Составляется карта для всех участков без исключения как для больших объектов, так и для мест с невысокими застройками на основании топографической съемки.

Сведения, содержащиеся в документе

Типовой образец ситуационного чертежа земельного участка в обязательном порядке содержит следующую информацию:

сведения о местоположении площади, ее адрес, кадастровый номер;
географическая направленность сторон света;
данные о расположении близлежащих промышленных объектах, жилых зданиях, учреждениях и постройках с подробным описанием их высотности и указанием технических характеристик;
коммуникационные сети местности, отвечающие за наличие тепла, света и воды;
пути транспортного сообщения;
размещение зеленых зон с указанием газонов, скверов, парков и насаждений;
наличие поблизости неблагоприятных и выигрышных объектов, таких как свалка, опасных производств, водоемов, скверов, лесопосадок;
привязка к инженерным сетям;
сведения об исполнителе и заказчике, их контактные данные.

План состоит из трех основных блоков: описания, схемы и инсоляционного анализа (уровень освещенности места).

ВАЖНО! На ситуационном плане не детализируется рельеф местности, но документ составляется в соответствии с установленными правилами на основании топографических фото.

Отличительные черты документа

Близко по значению к ситуационному чертежу понятие генерального плана строительства. Но эти определения имеют ряд различий, которые представлены в таблице.

Ситуационный планГенплан

Расположение объекта по отношению к ландшафту и градостроительству	Проектный документ с чертежом непосредственно объекта строительства
Изображение большой площади с указанием связи с окружающими объектами	Увязка объекта относительно имеющейся инфраструктуры
Не имеет высокой точности	Разработан на основе расчетов
Описывает окружающие условия будущей застройки	Приближенно определяет транспортное сообщение и прилегающие коммуникационные сети
Масштабность 1:2000	Масштабность 1:1000, 1:500, 1:200
Не требует последовательного исполнения	Подробно описывает и составляется для каждого этапа работ

Генплан является обязательным документом для возведения и в обязательном порядке предоставляется для проекта организации строительства. В то время как ситуационный план для этих целей не используется.

Другими словами, ситуационный план характеризует территориальное размещение объекта на местности большой площади по отношению к имеющимся населенным пунктам, дорогам, лесному и водному фонду и т. д. А генеральная планировка указывает конкретную увязку застройки с прилегающими к территории коммуникациями, учреждениями и инфраструктурой.

Необходимые документы и алгоритм действий для получения ситуационного плана

Существует несколько возможностей для получения документов для межевания:

самостоятельное создание;
обращение в компанию, имеющую на это лицензию для получения услуг такого рода;
запрос в администрацию соответствующего региона.

В зависимости от того, какой вариант будет выбран, составляется порядок дальнейших действий лица. При этом перечень необходимых документов, на основании которых будет базироваться работа, для всех случаев идентичен и включает в себя:

Заявку, оформленную на специальном бланке по образцу. В ней содержится информация о личных данных заявителя, адресе его проживания, точном местоположении надела, размерах и границах участка, причинах обращения.
Документальное подтверждение прав на участок, а также свидетельства и удостоверения, устанавливающие правообладание капитальными постройками на территории.
При отсутствии строений на площади нужна выписка из Росреестра.
Паспорт владельца недвижимости, который обращается с заявкой. При условии, что заявитель представляет интересы собственника, который доверил ему этот процесс, понадобится нотариально заверенный документ, подтверждающий этот факт (доверенность).

ВАЖНО! Все объекты недвижимости регистрируются в кадастре с присвоением номера, который остается неизменным и при наличии которого можно получить ситуационный план.

Самым простым способом, где можно взять ситуационный план, является его самостоятельное изготовление на основании базы росреестра земельных участков. Для этого в режиме онлайн нужно посетить официальный сайт учреждения, пройти на нем регистрацию, заполнить соответствующую форму заявки. После этого вводятся сведения из госкадаста, выбирается вид предоставляемой услуги.

Спустя несколько дней, на почтовый ящик, который был указан при регистрации, придет ответ. Выглядит он, как правило, не совсем качественно из-за низкого разрешения снимка. Поэтому по прямому назначению использовать его не получится. Тем не менее рекомендуется распечатать его на принтере и использовать в качестве базы при обращении в компетентные органы с просьбой выдать официальную ситуационную схему.

Нередко люди пытаются найти на просторах интернета уже готовый ситуационный план. Сделать это невозможно, так как загруженных документов нет в свободном доступе. Приобрести схему можно, только обратившись в частном порядке в МФЦ, указав кадастровый номер объекта.

Получить бесплатно план участка можно, обратившись в органы исполнительной власти соответствующего региона. Следует учитывать, что быстро сделать документ в этом случае не получится из-за установившейся очереди, поэтому важно предусмотреть временные рамки.

На изготовление плана потребуется около двух месяцев. Если по каким-либо причинам гражданин не располагает таким количеством времени, то ему стоит обратиться в коммерческие структуры, имеющие разрешение на такую деятельность.

Кроме того, в исключительных случаях администрация может отказать заявителю в выдаче документа.

В таком случае брать его придется в специализированной конторе. Перед обращением в такое учреждение нелишним будет проверить, есть ли лицензия у данной фирмы на оказание таких услуг.

Далее соблюдается такой алгоритм действий:

Выбирается подходящая фирма, проверяется ее благонадежность, анализируется деятельность, просматриваются примеры выполненных работ.
Составляется обращение.
Собирается пакет документов, в который входят: выписка из геодезической службы о характеристике территории, заявление, правовые подтверждения прав собственности, справка из росреестра. Эти данные передаются исполнителю.
В течение оговоренных сроков фирма предоставляет заказчику результаты выполненной работы в виде плана, заверенного печатью компании и подписью ответственного лица. Кроме того, к описанию прикладывается чертеж.

Цена за предоставленные услуги в различных фирмах может отличаться в большую или меньшую сторону. Это зависит от ценовой политики самой компании, экономического положения региона, наличия фирм-конкурентов и т. д.

Стоимость процедуры и сроки

Период ожидания готового ситуационного плана зависит от способа его получения.

При обращении в органы землеустроительства и градостроительства по месту жительства после регистрации обращения на его рассмотрение отводится от 10 до 30 дней. После обсуждения принимается решение о предоставлении информации либо отказе от запроса. При положительном исходе дела срок исполнения заявки также варьирует от 10 до 30 дней. Итого на удовлетворение заявки может потребоваться до двух месяцев. Процедуру проводят бесплатно при обращении собственником участка.
При изготовлении чертежа своими силами временные затраты зависят от уровня владения оргтехникой. Это компьютер, принтер, сканер, умение работать с поисковыми системами и наличие познаний в области топографии. Необходимы навыки работы в интернете и с соответствующим программным обеспечением.
При составлении план-схемы сторонними организациями сроки выполнения заявки могут изменяться от нескольких дней до месяца включительно. Обычно конкретная дата выполнения заказа оговаривается при заключении договора и прописывается в контракте. Зависит длительность процедуры от количества и качества предоставленной заказчиком информации. Чем более полные сведения подаст заявитель, тем скорее будет готов документ. Стоимость услуг начинается от 5000 руб. и может меняться. Чтобы расположить клиента и поддержать деловую репутацию, обычно компании стараются выполнить работу в максимально короткие сроки.

Получить ситуационный план участка могут:

физические лица – при личном обращении либо уполномочив на то нотариально доверенное лицо;
юридические лица – представитель компании, полномочия которого удостоверены доверенностью либо законодательными документами.

При отказе выдать документ заявитель имеет право обжаловать это решение исполнительной власти через судебные разбирательства.

Нюансы, требующие особого внимания

Обращаясь за ситуационным планом земельного участка, заявителю необходимо наиболее подробно и точно предоставить информацию о территории заказчику. От полноты сведений зависит время, которой будет затрачено на выполнение заявки и ее стоимость. При отсутствии некоторых документов исполнитель имеет право запрашивать их в компетентных органах. Это влечет за собой сдвиг сроков выполнения заказа и удорожание процесса.

После получения готовых документов на руки следует удостовериться в наличии всех необходимых расчетов, чертежей и описаний, заверенных подписями ответственных лиц. Грамотно составленный план скрепляется печатью организации, которая его выдала.

Ситуационный план земельных участков содержит много полезной информации, которая необходима для планирования застройки конкретной территории. Чем больше подробностей о характеристиках площади в нем указано, тем качественнее будет проектирование объекта.

Составление ситуационного плана земельного участка Ссылка на основную публикацию

Источник: https://ZaZemlyu.ru/zemelnoe-pravo/mezhevanie/situatsionnyj-plan.html

Что такое ситуационный план земельного участка – виды и назначение документа

Россияне могут получить ситуационный план земельного участка, но не всегда он будет бесплатен.

Расскажем, для чего необходим данный документ, каким он бывает, как выглядит, а также определим — где его оформить, и удастся ли получить документ бесплатно.

статьи:

Что такое ситуационный план участка земли – как выглядит документ?

Ситуационный план участка земли – это документ, представляющий собой схему, на которую нанесены градостроительные объекты и указана ландшафтная планировка.

Документ разрабатывается специалистами на основе проведения топографо-геодезических работ. Его не сможет выдать компания без лицензии.

У многих возникает вопрос — как должен выглядеть план.

Прежде всего, следует знать, что это чертеж на бумаге, схема. А значит, выдан он будет в бумажной версии, ни в коем случае не в электронной!

На плане наносятся не только границы самого участка земли, но и обозначения разных объектов.

Например, на нем могут быть отмечены:

Домовладения и другие жилые помещения.
Вспомогательные строения (сарай, гараж).
Все инженерные коммуникации.
Возможные особые отличия ландшафта.
Уровни освещенности участка.
Прилегающая инфраструктура. Например, дороги, транспортные развязки, которые располагаются рядом с участком.
Объекты градостроительства, находящиеся поблизости с участком.
Объекты наземного и подземного типа.
Обязательно специалисты указывают неблагоприятные объекты, которые могут вызвать сложность при проведении геодезических работ на участке.

По сути, на плане будут изображены все объекты, прилегающие к земельному участку, а также все важные особенности территории.

Изготавливается план при проектировании.

Для чего составляется ситуационный план участка земли – кому и когда он необходим?

Документ может понадобиться физическим или юридическим лицам, в собственности которых имеется земельный участок, либо которые собираются приобретать землю.

Перечислим, в каких целях оформляется ситуационный план участка земли:

Для совершения сделки с участком. Например, при приобретении земли на нее обязательно должен быть оформлен план. Покупатель сможет ознакомиться подробнее с техническими особенностями объекта.
Для проектирования и планирования будущих зданий, построек на земле.
Для разработки проектной документации на объекты строительства, без которой не получить разрешение на строительство.
В ландшафтном дизайне. Например, специалистам требуется знать, каков уровень освещенности участка в разных местах для того, чтобы правильно расположить объекты на территории и рассадить растения.
Для проведения реконструкции объектов, которые находятся на участке. Пример: узнать наклон и особенности территории, чтобы понять, на сколько был смещен фундамент у жилого дома.
Для проведения межевания участка, уточнения его границ.
Для проведения и правильного размещения инженерных коммуникаций. Например, при создании газопровода, электросети.

Необходимость получения такого документа обусловлена ознакомлением с техническими сведениями объекта. В основном, оформляют план для идентификации земельного участка.

Ситуационный план имеет юридическую силу, поэтому он важен.

Какую информацию об участке земли содержит ситуационный план – содержание документа

Ситуационный план подразделяется на 3 части, утвержденные на законодательном уровне.

В документе обязательно должна быть:

Проектная часть. В нее входит сам план, на котором отмечаются все важные технические сведения.
Аналитическая часть. В этом разделе должна быть размещена пояснительная записка. В нее входит ключевая информация об объекте и описание основной схемы.
Если необходимо что-то пояснить, то инженер должен подготовить в этой части дополнительные схемы-планы.
Инсоляционная часть. Здесь указывается информация об уровне освещенности объекта.

Если рассматривать содержание документа более детально, то можно выделить обязательные пункты, которые должны быть в нем.

Перечислим обязательные данные для ситуационного плана:

Адрес участка земли.
Обозначение сторон света.
Демонстрация на плане всех линий застройки.
Название улиц.
Сведения об объектах, граничащих с участком.
Расположение инженерных коммуникаций.
Физические и технические характеристики объектов, которые могут быть построены на участке.
Все виды работ, которые должны быть проведены.
Сведения об инженере, который выполнил документ, проводил работы.
Инициал заказчика, которому требуется предоставить план, его паспортные данные. Если заказывает организация, то указывается представитель компании и полное название фирмы.
Обязательно инженер или руководитель должны поставить подпись.

Это — основные пункты.

Они должны быть в плане – независимо от того, к какому типу относится план.

Могут быть внесены и дополнительные сведения. Они будут зависеть от вида документа.

Виды ситуационных планов земельных участков, их назначение

Существует две классификации ситуационных планов. Первая – когда документы делятся по цели составления, а вторая – когда подразделяются по масштабу.

Выделим самые распространенные виды планов и определим их назначение:

1. Классификация ситуационных планов по цели составления

Планы могут быть созданы для:

Газификации участка. Обычный масштаб такого плана – 1:2000. На нем указывается все объекты и особенно существующие коммуникации. Прописывается вся важная информация о газораспределительных станциях и объекте, которому требуется провести газ.
Электрофикации объекта. Также должны быть указаны все основные сведения, а также данные об имеющихся электроподстанциях и других устройствах.
Отображения технических данных об участке и находящихся на нем объектах. Маштабность такого плана может быть 1:2000 или 1:500. Детальный вариант требуется для того, чтобы инженеры и специалисты смогли ознакомиться с техническими данными всех объектов и провести в дальнейшем на участке строительные, топографические работы.

Пример ситуационного плана участка для газификации:

Обязательно план понадобиться при реконструкции объектов или при серьезных изменениях в сетях, коммуникациях.

2. Классификация ситуационных планов по масштабу изготовления

Документы могут быть оформлены в таких масштабах:

1:2000. Самый подробный и детальный план. Он создается на основе проведенной топографической съемки. Изображение земельного участка включается в план-схему.
1:1000. Такой план-схема может ознакомить с основными характеристиками объектов и особенностями территории. Его могут создать после проведения топографических работ. В нем нет подробной информации, которая присутствует в предыдущем документе.
1:500. Такие планы делаются для значимых объектов, например, многоэтажных зданий или сооружений, где требуется провести коммуникации. Создают план только после проведения топографической съемки.

Могут быть и другие виды планов. Мы рассмотрели самые актуальные.

Где и как заказать ситуационный план земельного участка – инструкция

Расскажем, как и где оформить ситуационный план участка земли. Следуйте такой инструкции:

Шаг 1. Соберите документы

В документационный пакет войдут личные документы (копия паспорт), а также документ, доказывающий право собственности на участок, в отношении которого будет изготавливаться план-схема.

Раньше это могло быть свидетельство о право собственности. Теперь же, в 2018 году, нужно будет предоставить выписку из ЕГРН.

Читайте в наших статьях: Что такое расширенная выписка из ЕГРН, как и где ее запросить

Шаг 2. Напишите заявление

Заявление оформляется письменно. Можно составить его в свободной форме, рукописно или напечатав на ПК.

В нем обязательно следует указать информацию:

О заявителе, то есть ваши инициалы, адрес проживания, паспортные данные, контактный номер телефона.
Кадастровый номер и адрес участка.
Площадь земельного участка и вид использования.
Цель оформления документа.

В конце стоит поставить дату и свою подпись.

Шаг 3. Обратитесь в муниципалитет, местную администрацию

Подавать документы и заявление нужно вместе.

Можно направить их в местные органы самоуправления такими способами:

Лично.
В МФЦ.
Через почту. Письмо стоит оформить заказное, тогда вы получите уведомление.
Через сайт Росреестра.
Через сайт Госулуг.

Может обратиться сам заявитель или его законный представитель.

Шаг 4. Получите готовый документ

В течение 3 дней план будет изготовлен. О том, когда его сможете забрать, вам сообщат специалисты.

Многих интересует вопрос стоимости ситуационного плана. Заметьте, что при обращении в администрацию документ оформляется совершенно бесплатно.

Конечно же, существуют коммерческие фирмы, через которые можно заказать документ, то за их услуги и проведенные работы придется заплатить.

В Санкт-Петербурге и Москве оформить ситуационный план можно в организациях, имеющих лицензию.

Обязательно проверяйте документацию. За услугу нужно будет заплатить сумму, варьирующуюся от 80 000 до 100 000 рублей. В регионах стоимость ниже.

Остались вопросы? Просто позвоните нам:

Источник: https://pravo812.ru/useful/943-situacionnyj-plan-zemelnogo-uchastka-vidy-naznachenie-situacionnogo-plana-uchastka-zemli.html

Ситуационный план земельного участка для газификации: что это, как выглядит и где получить

Ситуационный план — это технический документ, из содержания которого специалисты получают представление о топографических и технических особенностях конкретного земельного участка.

Планирование газификации участка осуществляется органами муниципальной власти. Если коммуникации проводятся на частный объект, то необходимо, чтобы на него существовали технические условия для подключения (врезки).

Что это?

Ситуационный план земельного участка для газификации представляет собой документ, с указанием линейных объектов, зданий и технических сооружений. Он составляется на базе топографической съемки территории и межевого плана. Выполняется как топографическая карта-схема и заверяется печатью учреждения. На каждой странице карты должен расписаться специалист.

Проведение инженерных коммуникаций выполняется с учетом конфигурации местности, а также расположения объектов, параметров территорий, прилегающих к земельному участку.

Выполнять технические работы можно только при наличии заявки, правоустанавливающей документации, оформленного технического задания и заключения уполномоченного специалиста организации.

Оформление находится в компетенции местных органов власти и частных компаний. В ознакомительных целях предусмотрена возможность составить специальный план местности самому или скачать его образец на электронных ресурсах.

Самостоятельно составить карту можно при помощи графических специализированных программ — например, SAS.Planet. В качестве исходных данных используются картографические и спутниковые карты из Интернета.

Как выглядит ситуационный план?

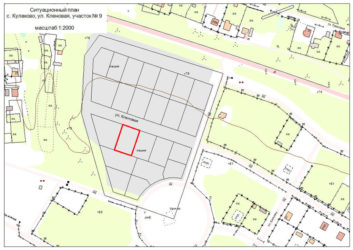

На фото внизу представлен такой документ, который нужен при выполнении работ по газификации.

Когда нужен?

Ситуационный план важно оформлять до начала работ на местности.

Он дает представления о локации газовых сетей, их распределяющих объектов.
Приводится информация об особенностях смежных территорий. Оформить карту нужно еще до подачи технической заявки.
Одновременно нужно оформить запрос о выдачи условий для технологического подключение абонента к газовой сети.
Можно оформить запрос на подключение по собственному проекту. Для этого потребуется заключение специалиста о соответствии проекта условиям газификации.

Получить ситуационный план земельного участка для газификации целесообразно, чтобы:

проводить работы безопасно и на законном основании. Документ может также выдаваться для изучения расположенности коммуникационных сетей;
ознакомиться с достоверной, не всегда ранее известной информацией, так как неверные сведения об объектах могут стать причиной аварий с соответствующими последствиями.

Помимо газификации, план оформляется для электроснабжения территории, проведение водопровода. В промышленных масштабах план выполняется для проведения транспортных сетей, тепловых магистралей, путепроводов.

Где оформляется?

Ситуационный план составляют на основании ФЗ № 218 о госрегистрации недвижимости. Выдача документа на местах устанавливается административными регламентами предоставления услуги.

Получить карту можно при обращении к специалистам земельного отдела местной администрации.
При отсутствии административного регламента оформить план придется в частной геодезической организации. Специалисты изучают представленную техническую документацию на участок, при необходимости уточняют его границы.

Стоимость услуги определяется специалистами самостоятельно. При решении вопроса можно ли получить онлайн — следует помнить, что документ должен быть удостоверен частным специалистом или представителем органа местного самоуправления. При самостоятельной разработке следует заранее уведомить об этом проектную организацию, которая ответственна за прокладку газопровода.

Есть ограниченная возможность оформить карт-схему через МФЦ. Это можно сделать при наличии административного регламента муниципальной услуги. Услуга доступна в офисах «Мои документы» в Москве. Аналогичные условия предусматриваются во многих населенных пунктах Московской области.

Порядок бытовой и промышленной газификации установлен Постановлением Правительства от 30.12.2013 № 314. При оформлении карты специалисты следуют нормативам ГОСТ Р 21 1709-2001. Учитываются также смежные госты, обозначенные в его нормативных ссылках.

Получить план по кадастровому номеру можно с учетом остальных требований. Информацию также можно обрабатывать исходя из сведений, содержащихся в публичной кадастровой карте.

Пошаговая инструкция для получения

Для оформления документа необходимо:

Обратиться с письменным заявлением к специалисту.
Представить достоверные документы на земельный участок.
Внести уточняющую информацию — при ее запросе специалистом. Инженер также вправе выезжать непосредственно на объект, проводить съемку местности, сопоставлять полученные данные с информацией, указанной в межевом плане участка.

При обращении в частную организацию необходимо заключить договор подряда или возмездного оказания услуг.

Для оформления ситуационного плана потребуются следующие документы:

паспорт гражданина;
письменное заявление (можно составить в свободной форме, с указанием сведений о заявителе, информации о планируемых работах и сроках ее проведения);
правоустанавливающие документы на землю (выписка ЕГРН нового образца или прежнее свидетельство о собственности). Если ситуационный план требуется для государственного или муниципального участка, то понадобится подтверждение того, что он находится на балансе соответствующего публично-правового образования;
межевой план и кадастровый паспорт земельного участка.

Можно представить копию межевого плана или нотариально заверенную выписку из него.

Если заявитель не может самостоятельно обратиться за ситуационным планом, то оформить его можно по нотариально подтвержденной доверенности.

Срок получения документа зависит от административного регламента муниципальной услуги. На практике максимальное время оформления составляет 30 дней с момента получения заявления. Средний срок оформления ситуационного плана — 14 дней.

плана

Документ состоит из проектного, аналитического и инсоляционного разделов. Графическая часть изготавливается с применением масштаба 1:2000.

Она содержит сведения о местоположении:

При составлении проектной (графической) части используют условные идентификаторы. Их расшифровка прилагается в письменном дополнении к аналитической части. Указываются сведения о каждом объекте, прилагаются соответствующие схемы строений и сооружений.

Обозначаются:

категория земельного участка;
кадастровый номер земли, ее адрес;
информация о собственнике (владельце);
название улиц, смежных с участком;
технические параметры зданий и сооружений (их этажность и т. д.);
маршруты транспорта;
координаты границ участка;
разновидность работ;
схема газовых линий.

В образце ситуационного плана для газификации инсоляционная часть представляет собой сведения об объектах освещения, их типах и категориях.

Важные моменты для заказчика

Следует учитывать возможность отказа в предоставлении. При отсутствии сведений об участке, кадастрового паспорта, четко установленных границ специалисты должны вынести мотивированный отказ в его оформлении. Аналогичные последствия возможны и при обращении к специалистам частной организации.

Копию документа — ситуационного плана нужно приложить к другой документации на газификацию участка. Срок действия соответствует планируемому времени проведения работ. При заказе газовых работ «под ключ» оформление ситуационного плана может входить в общую стоимость услуг. Получите бесплатную юридическую консультацию

Источник: https://provashiprava.ru/zemlya/dokumenty/situatsionnyj-plan.html

Что такое ситуационный план земельного участка. Правила его получения

Перед покупкой любого участка земли каждый человек или компания непременно оценивают разные факторы, к которым относится место его расположения, особенности грунта, наличие и глубина нахождения грунтовых вод, развитость инфраструктуры, подведенные инженерные сети и другие параметры.

Данная информация может быть получена с помощью разных источников.

В ситуационном плане содержатся сведения о том, какие коммуникационные сети имеются на участке или в целом районе, каковы границы конкретной территории и какие объекты располагаются на ней.

В некоторых ситуациях имеется возможность получить данные с помощью снимков, делающихся из космоса, а некоторые из их них в свободном доступе находятся на разных сайтах в интернете. Недостатком такого метода считается то, что невозможно увидеть места расположения коммуникационных сетей, поэтому составление ситуационного плана – это оптимальное решение для каждого покупателя участка.

Определение понятий и законодательное регулирование вопроса

Ситуационный план – это специальная схема участка земли, где имеются границы данной территории, место ее нахождения, соседние строения, транспортная доступность и непосредственная съемка территории.

В качестве основания для его составления выступает специальная топографическая съемка.

Данный документ не является схемой планировки участка, так как кроме непосредственной съемки в нем имеется много важной информации. Содержатся данные о нахождении на территории разных инженерных коммуникаций. Вписываются указания относительно правильности применения данных сетей, для чего план согласовывается непременно с коммуникационными службами.

Не допускается пользоваться этим документом в качестве основы при возведении или проектировании разных сооружений.

Регулируется составление его разными нормами Градостроительного кодекса РФ:

ст. 48 ГК содержит информацию о возможности получения документа не только в администрации города, где располагается участок, но и в специальных коммерческих организациях, поэтому администрация имеет право отказать заявителю в выдаче документа;
ст. 48 п. 4 описывает, что все работы, имеющие отношение к безопасности проживания на определенном земельном участке, должны проводиться исключительно специалистами, у которых не только имеются нужные навыки, но и получена соответствующая лицензия;
п. 4 ст. 48 дополнительно содержит информацию о возможности самостоятельного составления плана, но при этом такой документ не может рассматриваться в качестве официального источника информации.

Таким образом, ситуационный план содержит множество полезной информации, причем непременно он составляется в соответствии со сведениями, содержащимися в ГК РФ.

Структура и содержание документа

Состоит он из частей:

Проектная. Представлена специальным схематическим изображением, на котором видны все особенности конкретного земельного участка.
Аналитическая. Содержит детальную информацию об объекте и его частях. Вносятся в нее дополнительные схемы, на основании которых описывается территория.
Инсоляционная. В нее включается информация относительно освещенности.

Непременно в данном документе содержатся данные:

точный адрес места расположения участка земли;
границы имеющейся застройки;
стороны света, непременно указываемые с помощью специальных стрелок;
все сооружения на территории, причем прописывается информация о количестве этажей в них;
название улиц, где располагаются земельные участки;
указываются все объекты, являющиеся благоприятными или неблагоприятными, а к ним относятся дороги, парки или аналогичные сооружения;
места расположения всех коммуникационных сетей;
прописывается, каковы планируемые максимальные показатели территории;
сведения о заказчике;
подпись исполнителя и его печать при ее наличии.

Таким образом, данный документ содержит множество важной информации об участке земли, поэтому требуется во многих ситуациях.

Образец ситуационного плана земельного участка

Для чего он формируется

Этот документ может потребоваться для разных целей:

создание специального акта согласования границ участка, а этот документ считается обязательным при получении кадастрового паспорта или осуществлении различных сделок с территорией;
получение разрешения, предназначенного для осуществления изыскательных работ на участке в процессе возведения различных сооружений;
оформление разрешения для проведения реконструкционных работ разных строений на участке;
тщательное изучение территории;
получение особых техусловий, необходимых для подключения строений на территории к разным инженерным коммуникациям (электро-, газо-, водоснабжению и др);
планирование места нахождения на территории жилого строения, различных хозяйственных сооружений и иных объектов.

Если основной целью создания документа выступает подключение строения к газу, то дополнительно в документе указывается источник газоснабжения, а также срок, в течение которого будет создан проект и осуществлены непосредственные строительные работы.

Порядок получения

Ситуационный план может быть сделан тремя разными способами:

с помощью администрации конкретного региона;
через специализированные компании, имеющие лицензию для работы в этом направлении;
самостоятельное создание.

Каждый вариант имеет свои особенности.

В местных органах самоуправления

Для этого надо обращаться в технический отдел администрации региона.

Обращаться за получением ситуационного плана могут физлица или компании, а также допускается пользоваться помощью посредника, у которого должна иметься нотариально заверенная доверенность.

Весь процесс его получения делится на этапы:

подготавливаются документы, выступающие подтверждением права на участок земли, а также указывающие на его вид;
составляется грамотно заявление на получение ситуационного плана;
в заявлении указывается цель получения документа, адрес нахождения земельного участка и его точные размеры, а также прописываются данные заявителя;
заявление и документы регистрируются;
выдается он в течение 30 дней.

Администрация региона занимается выдачей документа, если это указано в правилах, регулирующих ее деятельность.

Специальные компании

Администрация города имеет право отказать заявителю в выдаче ситуационного плана, если данная деятельность не указана в ее официальной документации.

В этом случае придется обращаться за документом в специализированные компании.

Перед оформлением заказа следует убедиться в наличии у выбранной фирмы лицензии на осуществление данной работы.

Для получения ситуационного плана выполняются действия:

находится подходящая компания;
подготавливается заявление;
передается пакет документов в фирму, причем к нему надо приложить геодезическую подоснову территории, которая выдается в геодезической службе региона;
в течение месяца будет получен план, содержащий печать компании и подпись ответственного лица, а также прикладываемый к нему чертеж.

Стоимость работы может отличаться в различных компаниях, так как зависит от ценовой политики организации, наличия конкурентов и иных факторов.

Самостоятельное составление

Допускается сделать его самостоятельно, для чего подготавливается миллиметровка. На ней выделяются точные границы имеющейся территории в соответствии с заранее выбранным масштабом. На соседние объекты наносятся разные элементы, такие как дома или территории, дороги или иные аналогичные сооружения. Требуется во время работы соблюдать точность, поэтому делаются аккуратные замеры.

Дополнительно на плане указываются стороны света и роза ветров.

Самостоятельная работа обычно выполняется при отсутствии у человека возможности ждать месяц, в течение которого делается документ специалистами.

Полученный своими силами документ дает возможность правильно определить, где должны находиться окна в строении, где оптимально сделать зону отдыха, а также эффективно выращивать разные культуры или цветы.

Минусом такого документа является отсутствие линий, показывающих на места расположения систем коммуникаций на участке, поэтому его нельзя применять для создания проектов или возведения сооружений.

Отличительные особенности документа

Основными отличиями ситуационного плана от кадастрового и градостроительного являются:

ситуационный план показывает состояние определенного земельного участка на сегодняшний день, а вот градостроительный может применяться в течение длительного времени, поэтому нередко в нем не показываются недавние изменения;
при составлении этих документов используется разный масштаб;
при создании кадастрового плана не используется топографическая подоснова, а также он формируется на основе межевания территории, после чего включается в чертежи, используемые для создания кадастрового паспорта;
выдается кадастровый план только государственными органами, а также на нем ставится подпись руководителя отделения Росреестра.

Таким образом, ситуационный план содержит множество важной информации, используемой в процессе планирования строительства на конкретном участке. Он может создаваться государственными органами, специальными компаниями или самими владельцами территории. Он обладает многими отличиями от кадастрового и градостроительного плана.

https://www.youtube.com/watch?v=6kxoVtzWQrQ

Пример самостоятельного создания рассмотренного документа представлен в следующем видеосюжете:

Источник: http://PropertyHelp.ru/zemlya-dacha/arenda-zemli/situacionnyj-plan-uchastka.html

План земельного участка при помощи спутника и SAS Planet

У каждого собственника земельного участка (ЗУ) среди документации обязательно имеется кадастровый план со схематическим изображением участка и указанием его основных технических характеристик. Однако технический паспорт — не единственный необходимый документ, дающий представление о частном владении. Во многих случаях владельцу земли может понадобиться ситуационный план земельного участка.

Что такое ситуационный план земельного участка

Ситуационный план — это контурная схема участка с определением его границ и относительных координат. Он даёт понять, где участок находится, и какие объекты расположены на его территории и рядом.

К объектам относятся:

объекты природного происхождения: деревья, лес, река, водные источники и т. д.;
здания и технические постройки (дома, охранные объекты, водонапорные башни, колодцы, электростанции и др.);
коммуникации (газопроводы, водопроводы, канализации, электросети).

Что означает контурная схема?

Контурные схемы составляются в крупных масштабах без мелких подробных деталей: обычно это масштаб от 1:2000 до 1:500. Объекты на них указываются схематически с указанием всех необходимых характеристик: так, для помещений указывается количество этажей, площадь, тип помещения (жилое/нежилое), основные строительные материалы. Для составления ситуационного плана используется не топографический способ съемки:

метод полярных координат;
метод засечек или биполярных координат;
метод промеров;
метод обхода.

Примерами контурных планов являются карты города и спортивные карты.

Когда необходима схема участка

Контурный план земельного участка может потребоваться в следующей ситуации:

при покупке/продаже ЗУ;
перед началом строительства своего дома на участке: в этом случае составляется строительный проект, к которому прилагают ситуационный план;
при прокладывании через ЗУ коммуникационных линий;
при капитальных перепланировках фундаментальных построек, замене или установке нового оборудования.

Где можно взять ситуационный план участка

Ситуационный контурный план изготавливается специалистами отделов землеустройств, строительных или архитектурных учреждений, техническими экспертами, геодезистами. Соответственно и заказать его можно в вышеозначенных органах.

Если ведётся строительство или перепланировка, то лучше схему участка заказывать в городском архитектурном отделе, так как в любом случае понадобится утверждение строительных или перепланировочных проектов у архитектора.
При проведении газопроводов, водопроводов, электрических кабелей на ситуационном плане обязательно должны быть указаны технические схемы с характеристиками (диаметры труб, материалы, площадь сечения и маркировка проводов, типы счетчиков, вентилей и другого оборудования). К составлению СП в этом случае необходимо привлекать дополнительно специалистов по газовому, водопроводному и электрическому оборудованию.

Чтобы заказать план, нужно обратиться в учреждение:

с заявлением;
паспортом;
правоустанавливающим документом на земельный участок (договор купли/продажи, дарения, аренды, наследования).

Сколько стоит ситуационный план земельного участка

В среднем контурная схема ЗУ в масштабе 1:2000, заказанная в государственном учреждении, для физического лица обойдётся в 5 тыс. руб.
Для юридических лиц расценки совсем иные и зависят от площади участка: стоимость составления плана для одного земельного гектара — 10 тыс. руб.
Также существуют и частные фирмы с широким спектром услуг для владельцев земельных участков.
Стоимость работы по составлению ситуационного плана земельного участка в них немного дороже (в среднем на 500 — 1000 руб.)

Сравнение ситуационного и топографического плана

Хотя ситуационный план (СП) местности часто называют топографическим, к топографическим он не относится из-за используемого способа съемки.

Помимо этого, имеются и другие отличия между ситуационной схемой и топографической картой (ТК):

Масштаб СП крупнее (до 1:5000 включительно), масштаб ТК мельче (до 1:10 000). (Военные топографические карты большего масштаба (до 1:50 000) расшифровываются частями).
Топографическая карта размечает рельеф местности, ситуационная — нет.
На ситуационном плане указывается только направление на Nord (север), плановые координаты и километровая сетка. На ТК — указаны точные географические координаты, нанесена не только километровая, но и градусная сетка (для определения широты и долготы).
Топографическую карту можно использовать в военных целях для нанесения точечного удара. Ситуационную схему в подобных целях применять невозможно.
Ситуационные схемы не являются секретными, хотя и предназначены для служебного пользования. Топографические карты ещё совсем недавно находились под грифом строгой секретности.
Объекты на СП указываются практически все, даже единичные и временные объекты — в этом плане ситуационные планы более детальны. Например, схема может показывать одинокое дерево, времянку, огород. Завтра дерево могут срубить, времянку снести, а огород перекопать. Поэтому на топографической карте этих объектов не увидишь, а есть только постоянные ориентиры: капитальные здания, железнодорожные пути, дороги, газопроводы, нефтепроводы, важные технические объекты.

Как ещё можно получить ситуационный план земельного участка

Самый простой способ — сделав заявку через Росреестр. Недостаток — высокое качество и детальность схемы не гарантируется. Но зато не нужно дополнительно утверждать план в других учреждениях.
Используя карты Гугл или Яндекс, которые составляются при помощи спутников, ведущих съемку с космической орбиты. Недостатки: качество карты также может быть низким; такую схему необходимо будет заверить у архитектора или у специалиста по землеустройству.

Но первый недостаток исправим!

Улучшить качество карты можно при помощи программы SAS Planet. Но она даст погрешность до 60 см на каждые 100 м. Произвести коррекцию можно, используя ещё одно приложение — Global Mapper.

Таким образом, современные информационные технологии дают сегодня возможность каждому землевладельцу изготовить ситуационный план земельного участка, сидя за монитором, без землемеров и других специалистов, проводящих съёмки на местности.

Загрузка…

Источник: https://moezhile.ru/yurist/situacionnyj-plan.html
