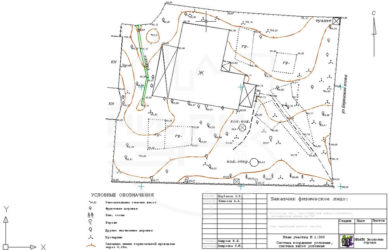

Что такое топографический план земельного участка?

В этой статье:

Топографический план земельного участка где получить — Малина-групп

Специальный документ, в котором графически изображается определённая местность, называется топографическим планом.

Для создания данного документа на конкретной территории проводятся геодезические исследования, результаты анализа изучаются и обрабатываются, и на основе полученных данных составляется топоплан.

Топографический план практически не отличается от географической карты.

Основная разница между двумя документами заключается в используемых масштабах.

Как известно, в картах отображаются более обширные территории, в то время как топоплан содержит данные о меньших по масштабам территориях. Также при составлении карты учитывают естественное искажение площади Земли, а в топопланах кривизне поверхности не придают особого значения.

Топографический план земельного участка должен отображать границы земельных угодий, имеющиеся инженерно-технические сооружения, особенности рельефа местности, а также линии коммуникаций. Также в этом документе можно будет получить сведения о качественных, высотных и количественных показателях изображенного участка.

Что это такое и когда необходимо?

Геодезические съёмки и обобщение данных для составления топоплана должны строго отвечать установленному регламенту.

В частности, составление кадастровой документации должно соответствовать правилам, содержащимся в таких нормативных актах, как , «Инструкция по топографической съемке», «Условные знаки для топографических планов».

Топографический план земельного участка разрабатывается главным образом для правильного расчета и успешного составления проектной документации по строительству объектов жилой недвижимости и помещений, предназначенных для производственных мощностей.

Так, топографический план обязателен в следующих случаях:

при разработке ландшафтного проекта ЗУ;
при разработке линий коммуникаций;
при юридическом оформлении права собственности на ЗУ;
при проведении реконструкции объекта;
для получения разрешительных документов на жилищное строительство и т.д.

Как известно, получить кадастровую документацию участка можно двумя способами:

Посредством оформления письменного запроса на получение выписки из ЕГРН. При этом сотрудники МФЦ или Росреестра приготовят по желанию заявителя либо бумажный, либо электронный вариант документа, в котором помимо самого топоплана будут данные о правообладателях, кадастровые характеристики земельного участка, а также наложенные обременения.
Через публичную кадастровую карту. Данный онлайн-сервис был разработан Росреестром и позволяет любому человеку получить необходимые сведения о земельных участках.

Публичную кадастровую карту можно посмотреть, перейдя по ссылке http://pkk5.rosreestr.ru. Сервис абсолютно бесплатен. Чтобы найти кадастровый план через ПКК, надо ввести либо кадастровый номер, либо точный адрес участка.

Топографический план участка невозможно получить через онлайн-сервис Росреестра. Для того, чтобы получить топоплан, необходимо воспользоваться помощью геодезистов.

Топографические работы

Заказать топографические работы можно в любой геодезической компании, которая зарегистрирована в системе саморегулируемых организаций. Такие компании сами проведут работы по регистрации топоплана в местных органах по градостроительству и архитектуре, Геофонде и Геонадзоре.

Выбор компании является первичным и самым важным этапом при получении топоплана. Грамотные специалисты не только проконсультируют по всем вопросам, но и составят грамотное техническое задание.

Техзадание

Геодезическое предприятие определит перечень работ и подготовит техзадание исходя из пожеланий заказчика.

Таблица примерных расценок за проведение геодезических работ на участке в 1 га:

—	Название работы	Цена в рублях	Продолжительность в часах
1	Фотосъёмка	8,000-9,000	1-2
2	Тахеометрическая съёмка	11,000-12,000	3-4
3	Контурная съёмка	6,000	4-5
4	Топосъёмка	10,000	6-8
5	Дендроплан	15,000	12-18

Цены на услуги указаны средние, в зависимости от местных условий и региона стоимость может существенно отличаться.

Техническое задание является основополагающим документом, который служит основой для составления топографического плана. В нём отображается перечень выполняемых работ, их очередность и порядок проведения. Также техзадание служит основой для возникновения договорных обязательств заказчика и подрядчика.

Если возникнут какие-либо спорные моменты, то их урегулирование будет проходить на основе положений технического задания.

Заключение договора

Именно договором будет устанавливаться регламент работ. Обычно вместе с проведением топографической съёмки проводят геологические изыскания. В договоре подряда на геодезические исследования следует уточнить сроки проведения работ, а также расценки за предоставляемые услуги.

Геодезистам для успешного исполнения своих обязательств важно иметь доступ к документам о земельном участке (кадастровая документация) и к сведениям о подъездных путях.

Проведение работ

Этот этап состоит из двух частей – полевых работ и лабораторных исследований. Геодезисты первым делом изучают схему участка. Это необходимо для разработки плана работ.

После этого начинаются полевые мероприятия на участке. При помощи специальных инструментов собирают и закрепляют сведения об объекте исследования.

Используя специальную технику, топографисты в лабораторных условиях выполняют финальную часть исследований.

Топопланы создаются в двух экземплярах различного вида: электронная версия и бумажный чертёж. При необходимости электронный вариант топоплана может быть спроектирован с объемными 3D-моделями объектов. Топоплан на бумажном носителе требует больше времени и навыков.

Чем сложнее схема и чем больше информации следует отобразить, тем больше времени уйдёт у топографиста на её составление.

Без согласования топоплана в различных инстанциях документ не будет иметь юридической силы.

Обычно согласительные процедуры также проводятся геодезическими компаниями, которые имеют внушительный опыт обращения с государственными органами.

Таким образом, топографический и кадастровый план фиксируют объекты на земельном участке, и их получение является одной из основных целей проведения геодезических исследований.

Существует ряд различий между указанными двумя планами. Так, кадастровый план фиксирует местоположение участка, объекты и строения на нём, определяет площадь и конфигурации местности. Кадастровая съёмка преимущественно нужна для межевания границ.

Смотрите интересный видеоматериал, в котором даны советы, каким способом можно сэкономить при заказе топосъемки.

Заключение

В топографическом плане определяются ключевые параметры местности с учётом рельефа и перепадов высот. Топографическая съёмка требуется для проведения инженерных исследований, выполнения ландшафтных проектов, а также для привязки строительных объектов на местности.

Источник: https://stroim-domik.org/podgotoa/zemelnyj-uchastok/topografiya/plan-po-nomeru

Топографический план земельного участка

Чтобы заказать топографический план земельного участка, необходимо определить что это, кто его составляет и для чего он нужен, в целом.

Топографический план земельного участка составляют геодезисты на основе полученных данных при выполнении геодезической съемки. Измерения планово-высотных координат и длин позволяют составить эти документы.

Где используется топографический план земельного участка?

Суть топографии — детально отобразить на чертеже рельеф участка земной поверхности. Топографический план участка, выполненный нашей компанией, пригодится для:

проложения инженерных сетей (газификация, электрификация, водопровод, теплосети);
составления (обновления) навигационных карт;
проекта на строительство, включая съемку этапов застройки;
создания ландшафтов;
съемки деревьев.

Для получения достоверных данных об участке земли наши специалисты выполняют съемку современным оборудованием. Приборы регулярно проходят поверки на исправность и сертифицированы.

Важно! Топографическая документация является предпроектной. Для получения разрешения на строительство проект необходимо утвердить в управлении архитектуры. Топосъемка прилагается к перечню документов в обязательном порядке.

Топографический план участка: содержание чертежей, масштабы, приборы

Топопланы выполняются для разных задач. Топографический план участка, выполненный нашими специалистами, включает:

данные о привязке к опорным пунктам государственной геодезической сети;
информацию, о системе координат;
перепады высотных отметок;
границы земельных участков;
данные о всех объектах на участке (здания, сооружения, инженерные сети, деревья, дороги).

В зависимости от цели заказа, его параметров и просьб заказчика, составление топографического плана участка местности выполняется в разных масштабах. Обычно наши инженеры создают графику в масштабе 1:500 (пятисотка), но при необходимости, выполняем чертежи в мелких масштабах — 1:1000, 1:2000.

Мы используем более мелкие масштабы для:

составления проектов на строительство автомобильных и железнодорожных дорог;
проектирования строительства в сложных условиях (горная местность).

Топографические измерения наших специалистов также пригодятся для:

подготовки плана межевания;
съемки зданий для проекта реконструкции;
получения разрешения на строительство;
обновления имеющейся документации.

Источник: http://malina-msk.ru/topograficheskiy-plan-zemelnogo-uchastka-gde-poluchit/

Топографический план

Чтобы графически изобразить заданную территорию, составляется специальный документ — топографический план. При его создании используются данные, полученные в результате тщательной обработки геодезических исследований конкретной местности.

Что можно узнать по топографическому плану?

Многих застройщиков интересует, что такое топографический план, и чем он отличается от карты. План и карта являются идентичными документами. Однако, разница между ними существует. В процессе разработки карт используются более мелкие масштабы. Они охватывают наиболее обширные территории.

При изображении местности на картеучитывается кривизна поверхности земного шара.

Изготовление топографических планов не предусматривает искажение земли. Изображение местности на планах производится в более крупных масштабах — от 1: 5 000 до 1: 500.

На плане обязательно присутствуют следующие объекты:

Изображение рельефа.
Инженерно-технические сооружения.
Границы угодий (земли под пашни, леса, сады и пр.).
Подведенные коммуникации.

Помимо графического изображения объектов, топографический план земельного участка содержит подробную информацию об их количественных, высотных и качественных параметрах.

Разновидности топопланов

Перед началом строительных мероприятий или работ по благоустройству конкретного земельного участка, составляется топоплан данной местности. Подобные работы рекомендуется производить даже при возведении на своём участке небольших построек (сарая, бани, гаража и т. п.), разметке и благоустройстве дорожек, посадке деревьев и пр.

В зависимости от поставленных задач, топографические планы разделяются на крупно- и мелкомасштабные: 1:5 00–1:2 000 и 1:5 000 соответственно.

Любая геодезическая съёмка и последующее составлениетопопланов проводятся в соответствии с регламентом специальныхдокументов:

«Инструкция по топографической съемке», разработанная в 1955 году;
«Условные знаки для топографических планов» 1989г.

Зачем составляется топографический план местности?

Перед разработкой проектной документации на строительство частного дома, производственного объекта или общественного здания обязательно составляется топографический план участка с подробной детализацией.

Этот документ необходим в следующих случаях:

чтобы получить разрешение на возведение сооружения;
при проектировании коммуникаций (водопровод, газ, электрическая сеть, теплосеть, канализация и пр.) и их подключении;
при проведении работ по реконструкции объектов;
при оформлении земельных участков в собственность либо аренду;
чтобы составить ландшафтный проект земельного участка.

Особенности топографических планов

Отображаемые объекты по-разному выглядят на топопланах, выполненных в различных масштабах. На мелкомасштабных документах невозможно показать отдельные коммуникации или деревья — изображения просто будут сливаться в непонятные абстрактные пятна.

В соответствии с правилами генерализации отображаемых объектов, карты составляются в определенном масштабе. Это позволяетизображать конкретные местности с необходимыми подробностями — детализацией.При уменьшении масштаба можно включать в план большее количество крупных и значимых объектов.

Чаще всего встречаются топографические планы, выполненные в масштабах 1:500 или 1:1 000. Такие документы наиболее приемлемы для разработок строительных проектов.Каждый топоплан состоит из самого чертежа местности, а также дополнительных вспомогательных изображений.

Основная графическая часть содержит следующую информацию:

рельефы — утолщенные горизонтальные линии, высотные отметки в метрах над уровнем моря, с их помощью выделяются котлованы, горы, лощины, хребты и пр.;
состояние грунтов и растительности (при помощи специальных условных знаков);
гидрография — водные объекты (озёра, реки, болота, ручьи и пр.), здесь стоят обязательные названия, скорость и направление течения, глубина водоёма;
дорожная сеть (железные, автомобильные дороги, пешеходные, трамвайные пути), с указанием ширины рельсов и качества покрытия;
инженерные сети — коммуникации, расположенные как под землёй, так и на её поверхности (водопровод, газ, линии электропередач, телефонные кабели, канализация и т.д.);
ограждения — разнообразные изгороди, заборы;
постройки с подписями — указания этажности, материалов изготовления, принадлежности к роду использования (жилой дом, школа, больница и т. д.);
границы — территориальные очертания населённых пунктов, поселений, ограничения съёмки, кадастровые границы отдельного земельного участка.

Вспомогательные обозначения:

Математическая основа (кресты с координатными обозначениями местности).
Условные знаки, не соответствующие общепринятым обозначениям, указываются на плане.
Штамп чертежа размещён в нижнем правом углу документа, содержит необходимые данные о масштабе, адресе объекта, исполнителе, дате изготовления карты.

Геодезическое оборудование, измерительные приборы

Приборы, необходимые для геодезических изысканий:

Оптические цифровые нивелиры.
Тахеометры электронные.
Электронные рулетки.
Спутниковое оборудование.

При поморщи оптического нивелира производятся точные измерения плоскости участка. Его устанавливают на специальный геодезический штатив для обеспечения строго горизонтального положения оси прибора.

Электронный тахеометр — это высокоточный прибор. С его помощью выполняются работы по измерению высотных параметров, определению полярных и прямоугольных координат, замеряются площади земельных участков, а также обрабатываются полученные данные.

Благодаря отличным техническим характеристикам данного устройства, работы могут выполняться при различных неблагоприятных условиях: повышенной запылённости, влажности, высоких и низких температурах.

Электронные лазерные рулетки (дальномеры) позволяют точно, быстро, без особых усилий определять расстояния между объектами.

Современное оборудование, используемое геодезистами, должно регулярно проходить аттестацию и иметь свидетельство о прохождении обязательных поверок метрологии.

При обработке измерений и других исследовательских материалов применяется специализированное программное обеспечение, обладающее лицензией.

Источник: http://MirKadastra.ru/kadastrovomu-inzheneru/topograficheskij-plan.html

Что такое топографическая съемка (топосъемка) земельного участка? И для чего она нужна?

Топосъемка – это комплекс мероприятий, в результате которых специалисты получают сведения, необходимые для создания проекта и другой документации на объекты недвижимого имущества.

Для чего осуществляется топосъемка? И что в нее входит?

Значение топографической съемки трудно переоценить. Осуществление топографических работ входит в перечень обязанностей сотрудников кадастровой службы. Без необходимых данных, характеризующих рельеф земельного участка, невозможно составить топографический план. Так называют изображение участка, сделанное в уменьшенном масштабе.

Топосъемка – обязательный этап работы любой геодезической компании. По итогам съемки подготавливаются документы, как в электронном, так и в бумажном виде. На готовом плане отмечаются горизонтали и высотные отметки земельного участка.

С помощью топографической съемки:

устанавливают географические границы;
подготавливают строительные площадки;
определяют топографию ландшафта.

Если возникает необходимость в проведении подобных работ, следует воспользоваться услугами инженеров-геодезистов. Отчасти это обусловлено потребностью в специальном программном обеспечении и современной технике. Легальное оборудование используют только при согласии проектных служб. Благодаря хорошей оснащенности и высокому профессионализму сотрудников будет получен точный технический отчет.

Можно ли сделать топосъемку самому? Нет, самому это сделать не получится. Даже для того, чтобы расшифровать все показатели топографической карты, обычному человеку потребуется научно-технический словарь.

Нужна ли топосъемка маленького участка в несколько соток? Скорее да. Дело в том, что площадь здесь не является определяющим фактором. Топосъемку осуществляют на крупных и малых участках.

Наличие инженерных сооружений также не является серьезным препятствием для анализа рельефа участка. Геодезические работы проводят, основываясь на техническом задании и данных, взятых из ГКН (Государственного кадастра недвижимости).

Виды топографической съемки

Топосъемки могут быть разного масштаба (чаще всего используют 1:200-1:500). При определении данного показателя учитывают цель, которую преследуют при проведении геодезических работ. Для малых объектов чаще всего выбирают крупные масштабы. Таким образом инженеры добиваются более высокой точности.

На топографическом плане обязательно указывают расположение водоемов, капитальных строений, зеленых насаждений, столбов, дорожного покрытия, подземных коммуникаций и ограждений.

В свою очередь геодезические съемки подразделяют на подвиды. Они бывают:

общими;
контрольно-исполнительными;
специальными;
ландшафтными;
наземными;
крупномасштабными;
подземными.

Мероприятия каждого вида отличаются по методике проведения.

В каких случаях требуется проводить топосъемку участка?

Топографический план понадобится, если:

На участке собираются начать строительство жилого дома. Особое внимание следует обратить на разрешенное использование земли. Эти сведения указаны в кадастровой выписке и свидетельстве о ЗУ. (Дачная амнистия в сложившихся обстоятельствах бесполезна. Капитальные объекты, которые не были зафиксированы должным образом, с этого года считаются самостроем);
Нужно запроектировать ОКС. Под данной аббревиатурой подразумевают объекты капитального строительства. Топосъемка предшествует получению разрешения на строительство. Последнее дают только после предоставления проектной документации;
Собственник подводит коммуникации через свой участок. К ним причисляют канализацию, газ, водопровод и телефон. Эксплуатация центральных сетей без соответствующих бумаг незаконна. В перечне необходимых документов присутствует план, на котором указаны сети водоканала, газовых служб и МОЭК;
Требуется реконструкция коммуникаций. Чаще всего это система газификации. Замена частей газопровода, которые отработали свой ресурс, является самой востребованной услугой. В этом случае составленный топоплан должен соответствовать требованиям газовиков;
Возникла необходимость в благоустройстве участка. Вопреки распространенному мнению, данный этап имеет важное значение. Топосъемка проводится в комплексе мероприятий: монтажа источников освещения, высаживания живой изгороди, изменения ландшафта, прокладки тротуаров. Благодаря продуманному плану использование земельного участка станет более эффективным и практичным;
Происходит оформление прирезки участка и сделок по приобретению муниципальной земли. Представитель администрации должен увидеть, что именно находится на определенном участке. Сведения, представленные в кадастровой карте, не всегда могут быть достоверны.

Весомым поводом для проведения топографической съемки также могут стать:

инвентаризация коммуникационных сетей;
получение порубочного билета;
вычисление объема строительных и земляных работ;
перепланировка ландшафта;
экологические исследования.

Как проводят топографическую съемку?

Заявку на геодезическую съемку можно подать при личном посещении кадастровой службы или обратиться в эти компании через интернет.

Перед началом геодезических работ собственник земли должен заключить договор с подрядчиком. В документе, который подписывают обе стороны, обязательно указывают все условия. Среди них: стоимость, объем работ и сроки выполнения.

Договор составляют, ориентируясь на пожелания клиента, а также архивные сведения, планы застройки, карты местности и замеры территории.

Топосъемку следует начинать только после получения разрешения в Управлении градостроительства и архитектуры. Если топографическую съемку осуществляют для подготовки земли к межеванию, то обязательно следует оповестить об этом собственников соседних участков. Технический план должен быть также одобрен специалистами и владельцами.

На участке проводят следующие работы:

Устанавливают координаты ЗУ;
Создают геодезическую систему;
На точках, которые определены заранее, фиксируют специальные знаки;
Производят замеры земельного участка;
Осуществляют поиск инженерных коммуникаций;
Делают фотосъемку объекта.

Это стандартный план. Он может быть дополнен планировкой горизонталей и вертикалей строительной площадки, расчетом объема работ.

Далее полученные сведения записывают на электронный носитель. Все выявленные капитальные объекты фиксируют на карте. Ее масштаб разработчики и владелец участка определяют вместе.

Но это конечно далеко не все. Пожалуй, самой важной стадией геодезических работ является их анализ и обработка полученных данных. На это уходит обычно несколько дней.

Во-первых, собственник получает готовый кадастровый план – цифровая модель земельного участка, который содержит графическое и текстовое описание ЗУ. К нему прилагают договор, в котором помимо условий сотрудничества и реквизитов сторон присутствует заключение эксперта.

Второй важный документ: геоподоснова – базовый план указанного ЗУ, который необходим сотрудникам Кадастровой службы для формирования проекта строительства.

Важно, чтобы полученный план соответствовал всем предъявляемым требованиям, из-за которых было необходимо проведение топосъемки, в противном случае документы не будут иметь юридическую силу.

Все документы действуют на протяжении 3 лет. В последующем геодезические мероприятия, при необходимости, повторяют. Если показатели ЗУ остались неизменными, специалисты составляют акт о достоверности. При существенном изменении ландшафта топографический план становится недействительным.

Правовая документация

При проведении топосъемки руководствуются такими нормативными актами, как:

СП № 11-106-97;
Градостроительный кодекс;

Источник: https://Nedvio.com/toposyemka-zemelnogo-uchastka/

Топографический план местности: что это такое, оформление и использование топоплана

Без топоплана невозможно начать серьезное строительство частного жилища или промышленного здания. Все земляные работы должны основываться на результатах съемки и заключении эксперта, без этого возможны нежелательные деформации строения – крен, просадка и даже разлом. В статье мы расскажем про инженерно-топографический план земельного участка: что это такое, как его создавать, на каком программном обеспечении.

В чем отличие от карты

Картографы занимаются аналогичными действиями, но используют при этом другие масштабы, более глобальные. В то время как на схеме геодезистов отображается небольшой участок местности, соответственно, его изучение и прорисовка делаются более детально. Среднее масштабирование – 1 см на 5 метров реальной площади.

Карта отображает кривизну поверхности земного шара, а план этого не делает, но на нем изображены другие важные элементы – сооружения, уровень высот в каждой исследуемой точке.

Топоплан – что это такое

Это чертеж определенного земельного объекта с указанием всех значимых элементов рельефа, естественных и искусственно выполненных, с указанием их характеристик – высоты или глубины, точных координат, а также технических данных. Все обозначения наносятся в соответствии с утвержденными нормами, используются условные знаки. Этот язык понимают все геодезисты.

На плане отображаются результаты топографической съемки. Из него можно узнать:

высоту любой точки;
координаты;
параметры объекта.

Информацию можно считывать как с бумажного носителя, так и с электронного. Поэтому разработка топоплана проводится в специализированных программах. Эта схема затем может использоваться одним из слоев при проектировании здания.

Для пакета документации обычно используется геоподоснова. Это практически тождественные понятия, хотя геологическая подоснова обычно включает в себя более одной топокарты, а также содержит чертежи всех подземных инженерных систем, что в случае одиночной схемы не всегда обязательно.

На ней отмечаются:

реки, озера и иные искусственные или природные водоемы с указанием глубины, названием, шириной, направлением течения;
грунт (земля, песок, глина, суглинок, каменистая почва) и наличие растительности;
особенности рельефа;
все автомобильные и железные дороги с отметками количества полос и значимости – грунтовая, трасса, магистраль, асфальт и пр.;
поверхностные и подземные коммуникации – газопровод, водопровод, линии электропитания, канализация, телефония, оптоволокно интернета, кабельное телевидение и др.;
все строения на участке – дома, хозяйственные постройки, колодцы, ограждения; границы, участковое деление и координаты конечных точек.

Создание топоплана – это работа геодезистов. Инженер должен иметь:

соответствующее образование;
членство в СРО;
лицензию и свидетельство на допущение к изыскательной деятельности.

Обычно сотрудник хорошо работает в компании, а не в одиночку. Это дает массу преимуществ – возможность использовать современное оборудование и компьютерные программы.

Требование к инструментам – их точность. Она ежегодно должна быть засвидетельствована после прохождения комиссии. На приборы накладывается штамп об успешной метрологической проверке. Можно применять:

тахеометр;
оптический нивелир;
данные со спутников.

А также применяются ручные метрические инструменты.

После проведения геодезических изысканий на местности наступает второй этап – составление топоплана на компьютерных программах. Выбирая компанию, обратите внимание на то, какой софт используют инженеры. Если он старый, непрофессиональный, то это может повлечь следующие проблемы и неудобства:

неточность, ошибки в измерениях;
невозможность экспортировать чертеж в ПО, которое будут использовать проектировщики, несовместимость формата;
отсутствие возможности электронного документооборота, что затруднит обмен файлами на этапе согласования, а также контроль.

Лучшее программное обеспечение для геодезистов предлагает компания «ЗВСОФТ». Фирма делает скидки для оптовых заказов. Если вы представляете интересы геодезической компании, то за несколько лицензий вы заплатите меньше, чем за аналогичный продукт других разработчиков.

ПО от «ЗВСОФТ» – CES-Топо, Geonium, ZWCAD. Это удобные, многофункциональные платформы с полным набором необходимых инструментов и функций.

Когда вся информация будет полностью обработана, а план создан, он отдается заказчику.

Как сделать топоплан самостоятельно

Если у вас есть необходимые инструменты, а нужды в официальном разрешении на строительство нет, например, вы строите сарай или рыбацкий домик, то, используя ПО от ZWSOFT – Geonium, можно своими руками создать топокарту, алгоритм:

по абрису топографической съемки указываем границы участка и пикеты (это линии по координатам точек по трассе через 100 м каждая, с обозначением высоты на каждом отрезке);
наносим на схему все строения;
отмечаем высоту и необходимые характеристики любого объекта, даже плодового дерева, используем графические обозначения;
удобно сделать в программе несколько слоев, например, на одном – растения, на втором – строения, на третьем – коммуникации, и так далее;
проставляем на каждом пикете высоту от уровня моря;
интерполируем данные, вычерчивая прямые по горизонтали – это линии высот участка.

Если вам не нужно оформление документации, а значит, и шапка, поля, сводка результатов, то на этом самостоятельная работа закончена, можете приступать к проектированию, которое также удобно делать в ZWCAD.

В Geonium есть ряд модулей, каждый из которых отвечает за определенную часть задач:

«Топоплан» – база для создания карты, инструменты и библиотека обозначений для геодезиста.
«Генплан» используется для подготовки проекта промышленных объектов.
«Сети» – модуль предназначен для прокладки коммуникаций, а для геодезиста он удобен, когда нужно отметить уже проложенные на участке трубы.
«Трассы» – для работы с продольными линейными объектами.
«Сечения» используется для расширения предыдущего блока, чтобы получить поперечное изображение.

На картинке показано, как выглядит топографический план земельного участка:

Особенности внешнего вида:

Он может быть напечатанный или электронный. При согласованиях, получении разрешения и выписке из кадастра пользуются обычно бумажным носителем, ставят штампы и подписи. При практической работе, при проектировании обычно используют цифровую модель.
Разный масштаб. Выбор точности исследований зависит от поставленного технического задания и объема участка. Если это топоплан для одного земельного владения, то масштабирование происходит сильное, а если схема требуется в градостроительных целях, например, для оценки состояния района или квартала, то масштаб будет меньше.
Печать происходит на листах А4 или А3.
При оформлении необходима шапка, определенные поля и соблюдение всех ГОСТов. В софте CES-Топо и Geonium учтены все требования по созданию проекта.

Какие документы нужно собрать, чтобы заказать геоподоснову

В зависимости от точности заказа и необходимого результата предлагаются разные условия. Если заказчик частное лицо и просто хочет разведать местность для дальнейшего строительства, то достаточно только предоставить адрес участка, дать разрешение на проведение работ (иногда устное, а в ряде случаев письменное), подписать договор с геодезистом о сроках, а также о стоимости, и высказать свои пожелания. Это является техническим заданием – что вы хотите видеть на плане.

Если заказывает генплан юридическое лицо, представитель какой-либо организации, например, которая оказывает услугу проектирования, то понадобится собрать:

ТЗ на инженерно-геодезические изыскания. Хорошие фирмы всегда помогают с его составлением.
Ситуационный план участка – это положение земли между прочими строениями, на нем указываются значимые объекты, дорожная развязка и пр.
Любые картографические сведения.
Выписка кадастрового номера.
Адрес.

Затем также необходимо подписать договор, чтобы обговорить все нюансы. Обычно геодезисты используют два варианта предоставления выполненной работы – подготовленные напечатанные документы, в том числе чертежи, и электронные документы, например, в виде файлов формата DWG – это удобное расширение, которое позволяет работать с проектом на разных этапах. Программа ZWCAD на 100 процентов поддерживает DWG.

Документы, которые регламентируют проведение геодезии:

ГОСТ Р 51872-2002 «Документация исполнительная геодезическая».
СП 47.13330.2012 «Инженерные изыскания для строительства. Основные положения».
СП 11-104-97 «Инженерно-геодезические изыскания для строительства».

Стоимость работ геодезистов рассчитывается исходя из сложности местности, подробности топокарты, а также из размера объекта. В зависимости от ТЗ и условий могут применяться различные методы съемки, в том числе спутниковая. Она наиболее точная, но и цена на ее проведение выше. Дешевле всего обойдется пустой участок с простым рельефом. Более богатый ландшафт, а также наличие построек обойдется дороже.

по программам для проектирования

или присоединяйтесь к нашей группе в соцсети

Источник: https://www.zwsoft.ru/stati/topograficheskiy-plan-mestnosti-chto-eto-takoe-oformlenie-i-ispolzovanie-topoplana

Что можно узнать по топографическому плану земельного участка

Техническая документация, частью которой является топографический план, является неотъемлемой частью информации, которую необходимо иметь на используемый участок. Это важно при организации строительных работ или осуществления благоустройства той или иной территории. Простые работы не потребуют создание специального плана, однако сложные работы, направленные на расширенное строительство и благоустройство, без данного документа будут практически невозможны.

Понятие и виды

Что такое топографический план участка, определить просто. Он представляет собой изображение, созданное за счёт построения схем и чертежей.

На нём изображаются рельефы, граница, коммуникации, а также различные качественные и количественные характеристики заданного надела.

Такой план удобен для того, чтобы правильно распределить строительные работы, понять в какой части участка следует возводить сооружение и насаживать деревья. При этом отображение объектов осуществляется в крупном масштабе и с помощью ортогональной проекции.

Говоря о том, что можно узнать по топографическому плану, следует отметить несколько основных моментов, которые всегда указывают на таком документе, как топографический план местности:

гидрографические особенности, а именно отметки о водных объектах на участке;
грунтовые и растительные объекты;
все рельефы выбранной местности;
развязки транспортных линий;
развилки инженерных сетей, в том числе находящихся под землёй;
расположенные на участке сооружения, с указанием их характеристик;
границы надела.

Топографические планы земельного участка могут отражать и другие сведения, которые помогут организовать и осуществить строительные работы с учётом всех особенностей территории.

Необходимо отличать друг от друга понятия плана и карты местности. По своему назначению они идентичны, но карта отражает большую территорию и подразумевает иные масштабы.

Говоря о значение топографического плана, следует отметить два основных аспекта. Во-первых, он будет необходим, если строительство подразумевает получение на него разрешения. Без предъявления плана таковое получено не будет. И, во-вторых, план будет необходим про проведение планировки территории вертикального характера. По сути, такой план можно определить, как предварительный проект строительных работ.

Они будут отличаться по своему назначению и информации, в нём содержащейся:

геоподоснова, который представляет собой план, включающий в себя подземные коммуникации и составляющийся в конкретно-определённом масштабе, а именно 1:1500;
план горизонтальной съёмки, который подразумевает отражение объекта на участке и его границ в виде контуров, при этом какие-либо данные о рельефе территории на таком плане отсутствуют;
план подеревный, он отражает всю растительность, рельефы, строения, а также гидрографические объекты.

Нередко выделяют основные планы, которые являются универсальными и имеют географическое значение, и специализированные, позволяющие решать конкретно поставленные задачи каждой отдельной отрасли строительства.

Порядок получения

Для определённого вида строительства, а именно когда речь идёт о возведении жилых домов или строений с потенциально большим скоплением людей впоследствии, наличие рассматриваемого плана — обязательное условие. Соответственно, такой документ необходимо каким-то образом получить. Однако возможны варианты, когда это процедура необязательна, например, если осуществляется постройка одноэтажной конструкции.

Составление топографического плана осуществляется исключительно специалистами, а именно инженерами-геодезистами. При этом необходимо иметь не только диплом об образовании, но и входить в состав саморегулируемой организации.

Чтобы получить план, необходимо совершить ряд действий, которые представляют собой совокупность этапов, выполняемых в конкретно-определённой последовательности:

Выбор подходящей компании. Это может быть любая организация, которая зарегистрирована в данном качестве и входит в СРО (саморегулируемое объединение). При этом должны присутствовать все документы, которые подтверждали бы право на осуществление рассматриваемой деятельности и его регистрацию. Необходимо обращать внимание на особенности выполнения работы специалистами, они должны быть гибкими и прозрачными. Компания также должна давать гарантии качества проводимой деятельности. При первой встрече с исполнителем должно быть составлено техническое задание, причём максимально просто и доступно.
Подготовка задания. Этим этапом должен заниматься исключительно застройщик. Он обозначает объём работ, который должен выполнить в итоге специалист. Именно поэтому важно заранее подготовить техническое задание. В некоторых ситуациях, когда заказчик самостоятельно не может определить, какие работы должны проводиться, специалисты могут проконсультировать застройщика и дать рекомендации по составлению подходящего задания.
Подписание соглашения. Оказываемые услуги должны подтверждаться соответствующим договором. Он будет основываться на ранее составленном техническом задании. Кроме того, после заключения соглашения необходимо сразу же обеспечить специалисту доступ к объекту, рассказать о возможных путях подъезда к нему, передать все имеющиеся документы на участок, даже в том случае, если они устарели.
Проведение работ. Осуществление деятельности предполагает совершение нескольких шагов. Во-первых, специалист должен изучить предложенное задание и документы. Во-вторых, осуществляется выезд на участок, где будут проводиться измерения. И, в-третьих, фиксация полученных данных. Именно они вносятся в документы и формируют топографический план. Непосредственное получение данных также включает в себя определённые действия, а именно съёмку, причём в разных видах. Это может быть тахеометрическая съёмка, топосъёмка, фотосъёмка или контурная съёмка. В работу также будет включён дендроплан. Каждое из этих действий занимает определённое время, дольше всего осуществляется именно дендроплан, который занимает до восемнадцати часов.
Формирования и согласование плана. Полученные показатели, которые в итоге будут формировать план, должны быть зафиксированы на двух вариантах носителей. Сначала всё вносится в электронную версию, которая также будут передаваться заявителю. Создаётся и бумажная версия плана, этот процесс отнимает много времени и требует особого подхода специалиста. Чем скрупулёзнее проходит работа, тем точнее на плане будут отражены все выявленные объекты и особенности участка.

Возможно, инженеры будут прилагать дополнительные усилия, осуществляя вспомогательные работы, если этого требует участок, предоставленный заказчиком.

Работы специалистов-геодезистов не осуществляются бесплатно. При заключении договора на оказание услуг обговаривается стоимость осуществляемой деятельности.

Стоимость работ будет определяться с учётом предложенного технического задания. Чем оно сложнее, тем выше будут суммы к оплате. Не каждый метод при работе применяется специалистами, соответственно, цена будет зависеть и от этого фактора.

Примерные цены определяются таким образом: проведение фотосъёмки стоит около восьми тысяч, контурная съёмка – шесть тысяч, тахеометрическая съёмка – двенадцать тысяч, топосъёмка – десять тысяч. Дендроплан – самый дорогой вид работ и может стоить около пятнадцати тысяч.

При этом нужно учитывать, что цены варьируются и с учётом выбора компании, которая будет осуществлять рассматриваемую деятельность.

Советы по получению плана

Топографический план – очень важный документ, который играет существенную роль при проведении серьёзных строительных работ. Так как его оформление осуществляют специализированные компании, то необходимо обращать внимание на некоторые аспекты при подписании договора.

Иначе можно получить неточный документ и при этом заплатить за это деньги:

Не нужно экономить. Компании предлагают различные цены на создание плана, в некоторых случаях они несопоставимо ниже по сравнению с объёмом работ. Это должно настораживать, поэтому нужно объективно оценивать характер проводимой деятельности. В противном случае в бюро при получении разрешения на строительство могут возникнуть вопросы, что потребует ещё больших затрат.
Оборудование. Специалисты должны использовать максимально новые методы работы, а также применять инновационное оборудование. Это обеспечивает точность измерений, даёт показатели, максимально приближенные к действительности.
Консультации. Они важны на этапе составление технического задания, так как только специалист сможет разъяснить, на что именно необходимо обращать внимание. Это поможет избежать лишних расходов денег и времени в итоге.

Можно выделить ещё множество аспектов, которые позволят грамотно подойти к вопросу получения плана, однако рассмотренные являются самыми важными, так как ошибки в этих сферах встречаются чаще всего.

Необходимо всегда помнить о том, что ни один план не имеет стопроцентной точности. Всегда будут наблюдаться некоторые погрешности. В идеальном варианте они не должны быть выше 0,35 метра по плану и 0,2 метра по высоте.

Таким образом, топографический план земельного участка играет роль в первую очередь для тех, кто планирует произвести массовые и крупные застройки, заняться масштабным благоустройством территорий.

При этом необходимо понимать, что работы по его составлению могут осуществляться только дипломированными специалистами, вступившими в СРО. В противном случае это признаётся нарушением закона.

Источник: https://ZhiloePravo.com/zemlya/topograficheskij-plan.html
