Парковочный автопилот с датчиками парковки

Дополнительное оборудование: автоматическая система помощи при парковке. На парковку становись!

Сегодня немало машин оснащается автоматической системой помощи при парковке. В теории она должна стать отличным помощником. Но насколько она удобна на практике? Это мы и решили выяснить на примере одного из самых технически продвинутых автомобилей

Чего греха таить: иногда даже для опытного водителя задача втиснуть машину в тесное пространство на парковке бывает сложной. Что уж говорить о новичках – они в такой ситуации нередко впадают в откровенную панику. А ведь как раз для облегчения таких задач и создали систему автопарковки, которая хоть и появилась относительно недавно, но уже успела «прописаться» во многих автомобилях.

Автопилот

Перед тем как приступить непосредственно к испытанию, попробуем разобраться, как эта система работает. Ее основной компонент – ультразвуковые датчики, передающие информацию об окружении электронному блоку управления.

Конструктивно они похожи на привычные сенсоры парктроника. Вот только на машинах с «автопилотом» их обычно больше – помимо передних и задних устанавливают еще один или два боковых.

Причем эти дополнительные «глаза» отличаются увеличенным радиусом действия.

Стандартный алгоритм использования прост: водитель должен нажатием кнопки активировать систему, после чего нужно медленно двигаться вдоль припаркованных автомобилей, пока автоматика не обнаружит свободное место. Найдя его, она подаст сигнал.

Затем следует включить задний ход и аккуратно нажать на «газ», доверив руление компьютеру. Если свободного места мало, может понадобиться подвинуть машину вперед.

Важно то, что во время всех этих маневров к рулю прикасаться не нужно! Водителю придется только следить за окружением и вовремя нажимать на педали. В теории все просто и удобно.

Время – деньги

Придумывая программу теста, мы не стали изобретать велосипед, а решили просто смоделировать жизненную ситуацию. Нашли тихий переулок, вдоль обочин которого выстроилось множество машин, и стали пытаться втиснуть наш автомобиль на свободное место. Причем мы выбрали не самый тесный просвет – впоследствии замеры рулеткой показали, что со всех сторон его от соседей отделяло по 70–80 см.

Первым делом решили сделать контрольный замер – припарковаться параллельно, но вручную, без использования компьютерного помощника.

Секундомер мы запускали в тот момент, когда обнаруживший необходимый просвет водитель включал задний ход, и останавливали его, как только автомобиль занимал свое место и его можно было заглушить.

Проведя несколько контрольных «заездов», получаем среднее время: если все делать плавно, без лишней спешки, то парковка занимает примерно 20–22 секунды.

Теперь переходим к следующему этапу: делаем то же самое, но на этот раз доверяем поиск места и руление автоматике. Увы, провести замер с первого раза не получилось: водитель медленно проехал мимо свободного пространства, но система его почему-то не заметила! Сдаем назад и совершаем повторный заезд. Тут уже электроника реабилитировалась: вовремя дала команду остановиться и перевести селектор из положения «D» в «R».

Засекаем время и с удивлением обнаруживаем, что на все про все ушло совсем мало времени, около 25 секунд. Отличный результат! Вот только выбравшийся из-за руля водитель немного бледен… Его можно понять: одно дело, когда ты сам полностью контролируешь процесс, другое – когда маневрирование происходит автоматически.

А вдруг сбой и датчики не заметят препятствия? Все-таки опытному шоферу очень трудно заставить себя полностью довериться «автопилоту»!

И все же мы вынудили его провести еще несколько экспериментов. И они прошли неплохо, большинство попыток дали практически такой же результат.

Один раз, правда, все же произошла осечка – то ли датчики неправильно определили расстояние, то ли компьютер неверно вычислил траекторию. В итоге почти половина кузова припаркованной машины осталась торчать на проезжей части.

К счастью, такой казус произошел всего один раз. Хочется верить, что это не правило, а исключение.

Следом мы решили провести испытание заново. Только на этот раз за руль усадили не опытного шофера с многолетним стажем, а девушку, получившую права два года назад. Не скроем, пошла она на это неохотно.

С обычной ездой у нее проблем нет, к ней давно привыкла и освоилась. А вот втискивать машину на стоянку наша «подопытная» по-прежнему не любит. Тем не менее такую задачу ей приходится решать регулярно. Так что и в нашем тесте она справилась с ней без затруднений.

Правда, времени понадобилось чуть больше – около 30 секунд.

А вот второй этап теста в отличие от первого «подопытного» девушке откровенно понравился. Избавление от необходимости самостоятельно крутить баранку пришлось по душе. Тем более что под управлением компьютера ей удалось припарковать машину даже быстрее, чем вручную, – за те же 25 секунд. Но больше всего ее поразило не время, а именно то, насколько автоматика облегчила непростую для нее задачу.

Проводя замеры, мы все время думали: стоит ли советовать нашим читателям доплачивать за парковочный «автопилот» или порекомендовать отказаться от подобной опции? Однако полученные нами результаты оказались действительно неплохими.

И если бы в ходе теста не произошло пары досадных сбоев, их и вовсе можно было бы признать отличными! Поэтому мы отбросили сомнения и постановили: система автоматической парковки на самом деле может стать неплохим помощником, особенно для водителя с небольшим опытом. Правда, нужно оговориться: тут, как и в случае с любой современной техникой, обязательно надо держать ухо востро.

Ведь даже самый продвинутый компьютер тоже допускает ошибки, расплачиваться за которые придется владельцу автомобиля. Но если использовать «автопилот» осмотрительно и с умом, он может хоть немного облегчить непростую шоферскую жизнь.

Источник: http://www.MotorPage.ru/dopoborudovanie/accessories/na_parkovku_stanovis.html

Парковочный автопилот

СОДЕРЖАНИЕ:

• Активирование парковочного автопилота
• Поиск подходящего свободного места на стоянке
• Парковка с использованием функции руления
• Завершение процесса парковки

Система Парковочного Автопилота осуществляет не только осмотр пространства вокруг автомобиля, но и самостоятельно поворачивает рулевое колесо с электроусилителем рулевого управления при парковке автомобиля задним ходом. Водитель при этом управляет во время парковки педалями акселератора, сцепления или тормоза.

При необходимости в любой момент времени водитель может взять на себя контроль рулевого управления и прервать процесс автоматической парковки. Наряду с парковкой автомобиля задним ходом к правой стороне дороги в системе предусмотрена возможность парковки и к левой стороне дороги, например, для улиц с односторонним движением.

Парковочный автопилот является примером взаимодействия различных систем автомобиля с использованием коммуникаций по шине CAN для выполнения комплексной функции, как, например, активного руления при парковке. Наряду с парковочным автопилотом задействованы следующие подсистемы:

• электромеханический усилитель рулевого управления
• тормозная система с ABS и ESP
• управление двигателя и коробки передач
• электронные составляющие приборной панели и рулевой колонки
• система распознавания прицепа

Процесс парковки задним ходом с использованием парковочного автопилота можно разделить на четыре этапа:

1. Активирование парковочного автопилота
2. Поиск подходящего свободного места на стоянке
3. Парковка с использованием функции руления
4. Завершение процесса парковки

Активирование парковочного автопилота

Парковочный автопилот имеет отдельные функции парковочного ассистента и самостоятельного поворота рулевого колеса при парковке. Включение и выключение этих функций осуществляется двумя разными кнопками.

Сначала водитель должен решить, будет ли он самостоятельно парковать автомобиль, пользуясь при этом системой контроля дистанции при парковке, или это выполнит парковочный автопилот задним ходом, предоставив водителю управление только педалями акселератора, сцепления и тормоза.

Водитель должен выбрать, будет ли он парковаться задним ходом к правой стороне дороги или же парковка будет произведена к левой стороне дороги (например, при движении по улице с односторонним движением). Возможно также самостоятельно припарковать автомобиль, а парковочный автопилот использовать лишь для поиска подходящего свободного места на парковке.

Поиск подходящего свободного места на стоянке

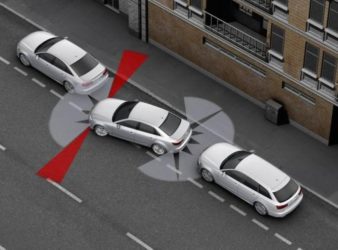

Измерение размеров подходящего свободного места на парковке осуществляется при помощи ультразвуковых датчиков, расположенных по обеим сторонам автомобиля. Для проведения измерения свободного места на парковке скорость автомобиля не должна превышать 30 км/ч. На скорости от 30 до 45 км/ч датчики парковочного автопилота отключаются.

В этом случае система считает, что процесс поиска прерван и будет продолжен в другом месте. При скорости движения выше 45 км/ч парковочный автопилот отключается полностью, при необходимости его следует активировать заново.

При скорости движения ниже 30 км/ч, а расстояние до припаркованных автомобилей составляет от 0,5 до 1,5 м, парковочный автопилот начинает поиск подходящего места для парковки на правой стороне дороги.

Рис. Процесс поиска подходящего свободного места на стоянке:

а) поиск места для парковки; б) прерывание процесса поиска

Если в процессе поиска свободного места на парковке система регистрирует, что угол между осью автомобиля и бордюром или линией припаркованных автомобилей становится больше 20°, то парковочный автопилот считает, что, возможно, водитель намеревается выполнить не парковку, а другой маневр, например разворот и прерывает процесс поиска.

Для определения величины угла прохождения парковочный автопилот может исследовать и сравнивать с осью автомобиля разные препятствия: линию, образованную припаркованными автомобилями; бордюр; стены домов или заборы.

Для анализа используется лишь ближайшее к автомобилю препятствие.

До тех пор, пока не найдено подходящее свободное место на парковке, край дороги на экране дисплея автомобиля отображается в виде непрерывной последовательности заштрихованных прямоугольников.

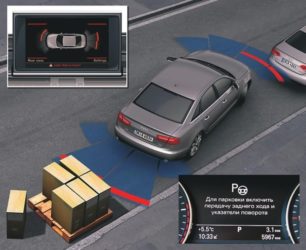

Рис. Отображение свободного места при парковке

Если свободное место подходит для парковки автомобиля, то оно отображается в виде свободного пространства между заштрихованными прямоугольниками.

Одновременно система проверяет, находится ли автомобиль в правильном положении по отношению к свободному месту на парковке.

При этом проверяется, достаточное ли расстояние автомобиль проехал вперёд для того, чтобы въехать в свободное место, и параллельна ли ось автомобиля свободному месту на парковке или краю дороги.

Если достигнуто правильное положение, то на это свободное место указывает стрелка, показывающая, что парковочный автопилот готов к выполнению функции руления. Это произойдёт только в том случае, если автомобиль не движется. Буква R на изображении автомобиля указывает, что водитель должен самостоятельно включить передачу заднего хода.

Минимальный размер места для парковки определяется на основании длины автомобиля и необходимого для маневрирования расстояния с учётом безопасного расстояния. Общая длина выбирается таким образом, чтобы автомобиль мог припарковаться в один приём. Это означает, что парковочный автопилот должен расположить автомобиль так, чтобы водителю осталось лишь немного подать автомобиль вперёд для выравнивания автомобиля после процедуры парковки.

Парковка с использованием функции руления

Водитель запускает процесс автоматической парковки следующим образом: на стоящем автомобиле он включает передачу заднего хода, нажимает на педаль акселератора и отпускает педаль тормоза. При этом водитель не должен поворачивать рулевое колесо.

Соответствующая индикация на дисплее комбинации приборов указывает лишь на то, что включён режим автоматического руления, и водитель должен следить за обстановкой вокруг автомобиля, чтобы в случае опасности прервать процесс парковки или завершить его вручную.

Процесс парковки автомобиля задним ходом поделён блоком управления парковочного автопилота на пять этапов.

Это необходимо потому, что система не имеет возможности непосредственного визуального контроля для реагирования на индивидуальное развитие процесса.

Проще говоря, в «памяти» сохранён стандартизированный процесс парковки, который при необходимости воспроизводится в пять этапов. Таким образом, парковочный автопилот поэтапно следует заранее заданной траектории.

Сначала колёса приводятся в положение прямолинейного движения и автомобиль немного проезжает назад, как только водитель нажимает на педаль акселератора и отпускает педаль тормоза.

Рис. Этап парковки 1:

а) процесс регулирования; б) процесс парковки

Затем от блока управления J791 парковочного автопилота на блок управления усилителя рулевого управления J500 поступает сигнал о том, что колёса необходимо повернуть вправо.

При этом автомобиль задним ходом въезжает в свободное место на парковке под углом к линии припаркованных автомобилей. Водитель должен следить за тем, чтобы скорость движения не превышала 7 км/ч.

При превышении этого значения система автоматически прерывает процесс парковки.

Рис. Этап парковки 2:

а) процесс регулирования; б) процесс парковки

Используя данные о дистанции от ультразвуковых датчиков и сигналы, поступающие от датчика угла поворота рулевого колеса G269, парковочный автопилот контролирует положение автомобиля в свободном пространстве между припаркованными автомобилями и, руководствуясь записанными в память блока управления сегментами движения, определяет, с какого момента колёса необходимо вновь привести в положение прямолинейного движения, чтобы продолжить въезд на место для парковки.

Рис. Этап парковки 3:

а) процесс регулирования; б) процесс парковки

По окончании третьего этапа движения колёса поворачиваются влево (четвёртый этап) для того, чтобы автомобиль мог въехать на парковочное место. Автомобиль заезжает в свободное пространство и встаёт параллельно к проезжей части. При уменьшении расстояния до объекта за автомобилем до минимального безопасного значения раздаётся звуковой сигнал, как и при работе парковочного ассистента.

Рис. Этап парковки 4:

а) процесс регулирования; б) процесс парковки

Завершение процесса парковки

Если автомобиль припаркован не параллельно бордюру или стене, то парковочный автопилот распознаёт эту ситуацию. Теперь, при стоящем автомобиле, водитель должен выключить передачу заднего хода, подождать до тех пор, пока колёса установятся в положение прямо и включить первую передачу.

Теперь автомобиль должен проехать немного вперёд до тех пор, пока индикатор на дисплее не укажет на завершение процесса парковки. Если парковочный автопилот считает, что процесс парковки завершён, то сообщение на дисплее «Функция руления активна! Следить за обстановкой!» меняется на «Автоматическая парковка завершена!».

При этом отключается режим автоматического руления и в кнопке парковочного автопилота гаснет контрольная лампа.

Рис. Этап парковки 5:

а) процесс регулирования; б) процесс парковки

Вспомогательные системы, Парковка

Источник: http://uzdm74.ru/parkovochnyiy-avtopilot.html

Система автоматической парковки Park Assist, что такое, видео

Система автоматической парковки помогает припарковать транспортное средство в автоматическом или автоматизированном режиме, когда работают только некоторые функции.

В инструкциях по эксплуатации и в обиходе автовладельцев встречаются следующие наименования:

• Парковочный автопилот.
• Интеллектуальная система помощи при парковке.
• Парк Ассист и прочие.

Задачей устройства является помощь при параллельной и перпендикулярной парковке за счет контроля и изменения двух параметров — угла поворота руля и скорости движения.

Читайте по теме: Как выполнить параллельную парковку.

Важность парковки

Парковка — один из наиболее сложных маневров, с которым способны справиться только опытные и «чувствующие» габариты машины автовладельцы.

Достаточно глянуть на улицы современных городов, чтобы понять масштабы проблемы. Автомобили стоят везде — на тротуарах, на детских площадках и проезжей части.

В такой ситуации создаются помехи для участников дорожного движения и предпосылки для новых ДТП.

Наличие системы автоматической парковки позволяет устранить описанную выше проблему и помочь водителю правильно припарковать транспортное средство.

На практике Park Assist упрощает задачу водителю не только в процессе парковки транспортного средства, но и при движении в плотном потоке.

К плюсам интеллектуальной системы стоит отнести:

• Автомобиль с Park Assist может занять место даже в небольшом пространстве, не зацепив при этом другое транспортное средство. Справиться с такой задачей без специального помощника способны не все автовладельцы. Кроме того, наличие интеллектуальной системы позволяет поставить авто вплотную друг к другу и занять меньше пространства, что актуально в условиях тесного города.
• Если автовладелец осуществляет параллельную парковку, процесс может затянуться на несколько секунд, а при отсутствии должного опыта он часто исчисляется минутами. Другим водителям приходится притормаживать, из-за чего собирается пробка.
• Система автоматической парковки гарантирует защиту от царапин и вмятин, появление которых возможно при неумелой постановке транспортного средства. Как следствие, уменьшается число обращений в страховые компании и снижается вероятность скандалов из-за частых ДТП.

Когда появилась система автоматической парковки, ее назначение

Устройство Park Assist было представлено еще 11 лет назад, в 2006 году. Первопроходцем в этом вопросе стала компания Фольксваген, которая внедрила систему на свою модель Touran.

С момента выпуска системы инженеры неустанно работают над совершенствованием устройства, делают его более эффективной и независящей от действий водителя.

Компании Фольксваген удалось решить проблему многих мегаполисов — Берлина, Парижа, Лондона, Москвы и других городов.

С новой Park Assist удалось решить две задачи:

• Разгрузить водителя и помочь ему в сложных условиях;
• Повысить эффективность парковочного пространства за счет большей плотности транспортных средств.

Интеллектуальная система поразила автомобильный мир. Возможности Park Assist позволяют автоматически парковать машину, без участия водителя.

Устройство самостоятельно прокручивает роль, определяет траекторию и ставит ТС в наиболее подходящее место. Основную функцию выполняет автопилот. Именно он вращает рулевое колесо и обеспечивает точное расположение авто на свободном участке.

Интересно, что первые варианты системы автоматической парковки имели ограниченные возможности и помогали ставить машину только параллельно дороге.

Сложности возникали и с поиском места для авто, которое превышало длину в 1,4 метра.

К 2010 году многие проблемы удалось решить, и автоматическая парковка стала проходить быстрее.

В 2012 году инженеры еще доработали Park Assist и позволили ставить машину под углом к правой обочине.

С развитием технологии были усложнены алгоритмы, появились более точные ультразвуковые датчики, которые быстро оценивали обстановку и подавали сигнал «головному мозгу» системы.

Как следствие, запас пространства, необходимого для парковки, снизился до 0,9 метров.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ:  Принцип работы термостата, схемы

Последний «орешек», касающийся парковки передним ходом, удалось решить только недавно — в 2015 году. И здесь снова отличились инженеры компании Фольксваген. Теперь запас уменьшился еще до 0,8 метра.

Кроме того, Park Assist «научили» аварийному торможению, позволяющему если не полностью избежать, то хотя бы снизить риски столкновения.

Какие производители авто внедрили данную систему, и как она у них называется?

Мало кто знает, но система автоматической парковки у разных производителей имеет индивидуальные наименования, что вносит определенное непонимание в ряды автовладельцев.

Используются следующие названия:

• Фольксваген — Park Assist, а также Park Assist Vision;
• Тойота и Лексус — Intelligent Parking Assist System;
• Опель — Advanced Park Assist;
• Форд и Мерседес Бенц — Active Park Assist;
• БМВ — Remote Park Assist System и другие.

Как видно, во всех случаях используется «корень» Park Assist, что позволяет автовладельцам с легкостью идентифицировать систему.

Устройство Park Assist, что входит в комплект?

Вне зависимости от присвоенного названия, структура и принцип действия системы автоматической парковки, как правило, остается неизменной. Так, в состав устройства входит:

• Блок управления («головной мозг» системы).
• Набор ультразвуковых датчиков.
• Панель индикации и управления.
• Исполнительные устройства.

Каждый из элементов системы берет на себя выполнение каких-то определенных функций.

Так, ультразвуковые датчики определяют расстояние до ближайшего объекта и работают в диапазоне до 4,5 метров. Число датчиков в зависимости от системы может различаться.

В классической версии Park Assist автомобилей Фольксваген предусмотрено всего 12 УЗ датчиков, по четыре спереди, сзади, слева и справа.

Парк Ассист включается вручную, когда автовладельцу нужно припарковаться.

ЭБУ принимает сигналы от УЗ датчиков и формирует команды при взаимодействии с другими устройствами. В роли связующего звена выступает блок управления Park Assist.

Также в состав системы входит экран с информацией, который автовладелец может использовать для парковки.

Как работает система Park Assist?

Для полноценной работы системы автоматической парковки на машине должны быть установлены и другие вспомогательные узлы — коробка-автомат, электромеханический усилитель руля, ЭБУ мотора и система курсовой устойчивости.

Но этого недостаточно — требуются исполнительные механизмы, обеспечивающие изменение положения рулевого колеса.

Работа Park Assist условно делится на два этапа. Сначала осуществляется поиск места для постановки машины, после чего производится непосредственно парковка.

Рассмотрим каждый из этапов подробнее:

• При поиске места работают ультразвуковые датчики, которых в системе Парк Ассист от Фольксваген целых 12 (по четыре с каждой стороны). При движении машины около установленных у обочины бордюров авто датчики определяют расстояние. Для точного вычисления этого параметра скорость движения должна быть при параллельной парковке до 40 км/час, а при поперечной — до 20 км/час.

Далее информация от датчиков поступает в ЭБУ и обрабатывается. Как только расстояние будет оптимальным, водитель слышит сигнал и выводит информацию на дисплей монитора. Для системы Park Assist оптимальным является расстояние в 80 см, а для Advanced Park Assist — 100 см.

• Следующий этап — парковка машины. Здесь возможно два пути — с участием водителя или полностью в автоматическом режиме. Все инструкции (текстовые и визуальные) отражаются на информационном дисплее и относятся к рекомендациям по повороту руля на определенный угол. Этот вариант автоматизированной парковки применяется системой Advanced Park Assist.

Процесс автоматической парковки осуществляется с учетом воздействия на механизмы транспортного средства, а именно:

• Электромотор заслонки дросселя в системе управления мотором;
• Электрический двигатель заслонки дросселя ЭБУ;
• Насос, обеспечивающий обратную подачу, а также клапана тормозов системы курсовой устойчивости;
• Электромагнитные клапана АКПП.

Для безопасности движения систему автоматической парковки можно переключить в ручной режим.

Кроме того, если верить последней информации, Park Assist может работать при нахождении водителя внутри машины или за его пределами (с помощью ключа).

Рассмотрим работу Park Assist на примере Ford Focus III

Чтобы начать парковку на автомобиле Ford Focus III, необходимо указать место, где требуется поставить машину.

Система предлагает продолжить движение до момента, пока не появляется свободное пространство. Как только подходящий участок находится, Park Assist об этом сообщает водителю.

Далее система предлагает бросить рулевое колесо и включить заднюю скорость.

Действия водителя сводятся к нажатию на педаль газа и тормоза, а автомобиль самостоятельно подруливает с учетом ситуации. При этом желательно контролировать позицию ТС по зеркалам заднего вида.

В процессе парковки система действуют осторожно, и сообщает водителю о приближении к препятствию с помощью парктроников.

Как только движение назад завершено, Park Assist предлагает включить первую скорость. Теперь необходимо плавно двигаться вперед, после чего, следуя подсказкам системы, снова включить заднюю скорость для выравнивания авто.

На этом парковка завершена. Остается перевести ручку АКПП в соответствующее положение.

Оценивая результаты работы Park Assist, можно увидеть, что машина близко припаркована к бордюру, что позволяет экономить пространство.

Что касается расстояния между передним и задним автомобилем, система Park Assist паркует машину ровно посредине.

Источник: https://AutoTopik.ru/obuchenie/1319-park-assist.html

Как работает система автоматической парковки

Среди активных парковочных систем самой распространенным считается устройство, обеспечивающее автоматическую парковку. У него множество названий. Чаще всего такое устройство называют системой автоматической парковки либо интеллектуальной системой помощи при парковке. В обиходе его иногда также называют парковочным автопилотом.

Все потому, что такое устройство призвано обеспечить парковку любого транспортного средства в автоматическом режиме. Или в режиме автоматизированном, когда автоматически выполняются лишь некоторые функции.

Самые разные системы подобного действия предназначены в помощь автомобилисту, чтобы он мог эффективно и безопасно выполнить параллельную и перпендикулярную парковку. Парковочные автопилоты с первым способом парковки, как показывает практика, распространены больше.

Для автоматической парковки необходимо согласованно управлять как углом поворота рулевого колеса, так и скоростью движения машины.

Каково устройство популярных систем

Далее мы перечислим известные системы парковочных автопилотов помощи, которые используются автопроизводителями.

Например, для моделей Volkswagen применяются системы Park Assist Vision и Park Assist, модельный ряд BMW известен использованием интеллектуальных систем Remote Park Assist System, а бренды Toyota и Lexus устанавливают Intelligent Parking Assist System.

Пользователи автомобилей Mercedes-Benz и Ford знают, что на них установлены системы Active Park Assist, а поклонники бренда Opel знают эффективность системы Advanced Park Assist.

Какова стандартная конструкция системы автоматической парковки? Она состоит обычно из электронного блока управления, ультразвуковых датчиков, выключателя, исполнительных устройств. Здесь применяются точно такие же ультразвуковые датчики, которые являются основой моделей пассивных парковочных систем. Однако у них более значительная дальность действия. До четырех с половиной метров.

В зависимости от того, какова разновидность системы, количество датчиков может быть разным. Если мы возьмем систему Park Assist последнего поколения, то на ней 12 ультразвуковых датчиков. Четыре – впереди, четыре – сзади и еще четыре — по бокам автомобиля.

Необходимость осуществить парковку приводит к тому, что система включается принудительно. Вот почему на панели приборов (как правило, на рулевом колесе) располагается специальный выключатель.

Ультразвуковые датчики подают сигналы, которые принимает электронный блок. Он преобразует их в определенное воздействие на те устройства, которые должны исполнить команду. Таковыми являются некоторые системы автомобиля, которые обеспечивают устойчивость курса, управление двигателем. В этом же списке, например, автоматическая коробка передач и электрический усилитель рулевого управления.

С данными системами взаимодействуют соответствующие электронные блоки управления. Вся информация, которая необходима, чтобы произвести автоматическую парковку, приводится на информационном дисплее, и водитель может воспользоваться ею во время парковки.

Работа системы автоматической парковки

Есть два этапа функционирования любой системы автоматической парковки. Поначалу нужно подыскать для автомобиля подходящее место парковки, а потом произвести саму парковку.

Чтобы выполнить первую задачу, необходимо будет задействовать ультразвуковые датчики. Скажем, для этой цели в конструкции популярной и распространенной системы Park Assist есть 4 таких боковых датчика. То есть по два датчика с каждой стороны транспортного средства.

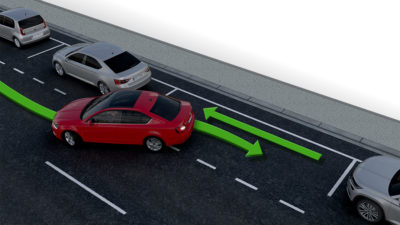

Машина перемещается вдоль ряда уже припаркованных автомобилей с конкретной скоростью. Это до 40 км/ч (при параллельной парковке) или до 20 км/ч (при поперечной парковке). И в это время датчики определяют, каково расстояние между стоящими транспортными средствами.

В системе Park Assist Vision, например, одновременно определяется и их размещение относительно вашего автомобиля. Как параллельно, так и перпендикулярно.

Электронный блок управления анализирует полученные сигналы. Когда расстояние для парковки оказывается достаточным, тогда система об этом сигнализирует. Для водителя она выдает необходимые сведения на информационном дисплее. Например, в системе Park Assist достаточным для парковки параметром считается расстояние, которое превышает длину самой машины на 0,8 м. А вот в системе Advanced Park Assist это расстояние составляет 1 метр.

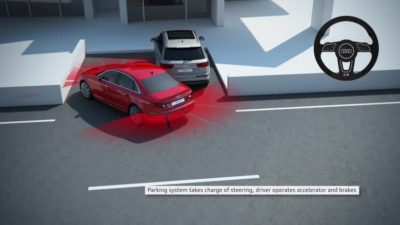

Парковку автомобиля с использованием подобного устройства можно выполнять двумя методами. В первом варианте водитель это делает с помощью инструкций, которые предлагает система. Во втором – это происходит автоматически. Водитель не принимает участия.

Водитель может ознакомиться в ходе парковки с визуальными и тестовыми инструкциями на информационном дисплее. Они имеют отношение к рекомендациям, как поворачивать рулевое колесо на определенный угол и как направить движение. Так, Advanced Park Assist использует именно подобный метод автоматизированной парковки.

Источник: https://mcgrp.ru/article/4850-kak-rabotaet-sistema-avtomaticheskoy-parkovki

Устройство датчика парковки

Парковка в ограниченном пространстве дело непростое, особенно для новоиспеченных водителей, для которых понятие «чувствовать габариты» незнакомо. Упростить задачу при парковке призваны парктроники или датчики парковки, которые все активнее внедряются в автомобили, но пока еще имеются не у всех. Что это такое и как работают эти чудо-устройства?

Что это такое

Парктроник или датчик парковки – это система, работающая как ультразвуковой радар.

Он осуществляет сканирование окружающей транспорт обстановки и в случае появления в непосредственной близости от авто преград дает знать об этом водителю.

Парктроник в состоянии одновременно рассчитать расстояние от автомобиля до преграды. Дисплей устройства оборудован световыми и звуковыми сигналами, которые предназначены для привлечения внимания водителя и своевременного информирования о критично близком расстоянии до преграды.

В зависимости от места размещения датчика информация идет о объектах как спереди так и сзади транспорта.

Чем регулируется

Использование парктроников регулируется сугубо ПДД. Данные устройства призваны обеспечить безопасность дорожного движения.

Базовая комплектация

Базовая комплексация на примере парктроников ParkMaster, наиболее широко присутствующих на отечественных рынках:

• несколько самостоятельных парковочных датчиков;
• камера, дающая видео обзор из салона авто происходящего сзади;
• монитор (дисплей);
• разъемы, обладающие защитой от влаги;
• зеркало со встроенной индикацией;
• сигнализация звуком.

Конкретная модель устройства меняет комплектацию. Она же зависит от стоимости.

Особенности строения парктроника

Качество работы датчика парковки как системы целиком зависит от точности и постоянства работы встроенных датчиков.

Не зависимо от способа (врезной, накладной) и места крепления датчика (спереди, сзади) принцип работы устройства един – это радар, который посылает сигнал и ловит его отражение от окружающих предметов.

Это позволяет определить расстояние между транспортом и предметом и избежать столкновения. Расстояние определяется в зависимости от прошедшего времени между посланным сигналом и принятым обратно. После система оповещает водителя с помощью звуко- и видео- сигналов.

Свод ПДД относительно парковки, представлен тут.

От чего зависит стоимость

Цена зависит от многих переменных.

Основными являются:

• количество датчиков;
• наличие монитора (дисплея) и камеры;
• производитель;
• радиус слепой зоны;
• дальность действия и т.д.

Средний ценовой диапазон гаджетов 60-80 долларов. Наиболее продвинутые в функциональном плане устройства стоят значительно дороже и переваливает не одну сотню долларов.

Виды

Парктроники подразделяются на виды в основе отнесения к тому или иному лежит количество датчиков, место размещения, способ уведомления водителя и прочие характеристики.

С камерой

Наиболее современные парктроники оснащены видеокамерой. При движении, например задом, уже в момент включения передачи запускается система, на экране, например, магнитолы или зеркале заднего вида, появляется картинка с камеры парктроника на котором в том числе указываются расстояние в метрах и сантиметрах до близстоящих объектах в радиусе 2,5 метров.

Электромагнитный (ленточный) датчик парковки

Встречаются такие парктроники не часто.

Представлены радарами, датчики которых заменены на плоскую ленточную антенну. Антенна устанавливается непосредственно в бампер по всей его длине.

Согласно характеристикам производителей такой тип устройства исключает «мертвые» зоны.

Ультразвуковой

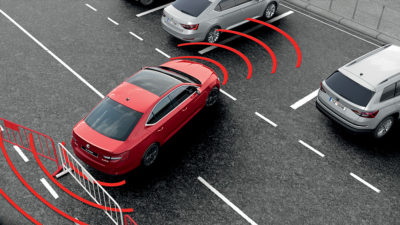

Принцип работы таких парктроников построен на излучении и приеме ультразвуков. Делают это врезные датчики на переднем и (или) заднем бампере. Система с определенной периодичностью посылает сигналы и принимает отраженные от окружающих предметов волны.

Блок управления обрабатывает полученные данные и выводит результат на дисплей.

В случае приближения объекта сигналы учащаются. Сработка прибора идет на расстоянии 1,5-2 метра, в случае критичной близости в 20-40 си сигнал идет непрерывно.

Задние и передние

По месту установки выделяют парктроники передние и задние. Также есть такие модели, в которых два этих вида скомбинированы.

Из указанных самый широко встречающийся – задний. Представляет он собой два и более (до восьми) датчика, которые монтируются на задний бампер.

Передние парктроники аналогичны задним, но их срабатывание в отличие от задний сокращено с 2,5 метров до 1 метра.

Классификация парковочных датчиков приведена не исчерпывающая, рассмотрены наиболее популярные виды.

Способы установки

В зависимости от способа установки выделяют:

• с врезными датчиками;

  Для этого в бампере просверливаются специальные отверстия.

• с накладными датчиками (чаще всего используются при самостоятельной установке);
• с подвесным датчиками. Они фиксируются на кронштейне ниже заднего бампера. Такой способ не часто встречается.

Как выбрать

Делая выбор того или иного парктроника стоит обращать внимание на:

• количество датчиков, качество распознавания препятствий и, соответственно, наличие слепых зон;
• доступный способ оповещения (звуковое, световое или видео);
• способ установки (накладные монтируются проще и не требуют повреждения элементов транспорта).

В поисках бюджетного варианта стоит обращать внимание на модели со звуковым оповещением, но наиболее информативные и дающие безопасность – устройства с видеокамерой и дисплеем, при этом плюсом будет максимально возможный угол обзора до 120 градусов.

Все, что нужно знать о парковке на тротуаре, написано тут.

О том, как выглядит знак «стоянка запрещена», смотрите здесь.

Источник: https://prokolesa24.ru/datchik-parkovki/
