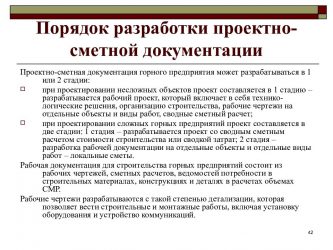

Порядок разработки рабочей документации

Разработка проектной документации на строительство

01.12.2017

Разработка проектной документации на строительство — начальный этап работ по возведению того или иного объекта. Структура, состав и порядок составления проекта утверждается на законодательном уровне, а его содержание является основной для работы специалистов. В чем особенности такой документации? Как она правильно составляется? Кто занимается разработкой проекта, и какие требования к нему предъявляются? Этим и ряду других вопросов уделим внимание в статье.

Что такое проектная документация в строительстве?

Проектная (проектно-сметная) документация — документ, представляющий собой материалы различного характера (графического и текстового), отражающие технологические, архитектурные и прочие особенности возводимого проекта. В зависимости от сложности задачи, поставленной перед компанией, содержание и структура документа может несколько отличаться. От наполнения проектной документации зависит, какие мастера будут привлеченные к разработке.

Задача проекта состоит в том, чтобы регламентировать процесс воплощения строительной документации в жизнь. Кроме того, его оформление является одним из требований законодательства. Без наличия такого документа ввести готовый объект в эксплуатацию не получится. Кроме того, наличие проекта обязательно при перепланировании, реконструкции и строительстве объектов.

Получается, проектно-сметная документация необходима для решения двух задач:

• Выполнения требований законодательства.
• Использования в роли источника данных при возведении сооружений и зданий с соблюдением действующих критериев качества.

Проектная документация — группа источников, которые отражают видение общей концепции будущего сооружения у заказчика и застройщика. Кроме того, в проекте оговариваются нюансы, обеспечивающие оперативное и бесперебойное снабжение разных элементов инфраструктуры. Все, что остается исполнителю — привлекать к работе квалифицированных специалистов и следовать рекомендациям.

Процесс разработки документации

В основе проектной документации лежит задание на проектирование, в котором указываются исходные параметры для реализации проекта. Кроме того, при создании учитываются требования нормативной, а также разрешительной документации. Этапы проектирования оговаривает заказчик вместе с генеральным проектировщиком. Эта особенность находит отражение в задании на проектирование.

С учетом сложившейся практики имеются рекомендации в отношении определения стадий проектирования. Для Москвы предусмотрено пять уровней сложности сооружений, с учетом чего и устанавливаются этапы разработки проектов:

• Рабочая документация и проекты для сооружений с 4 по 6 категории, а также для зданий 3 категории, возводимых по персональному проекту.
• Рабочая и проектная документация для зданий с 1 по 3 категории, а также объектов, возводимых по типовым проектам.

По решению муниципального органа по архитектуре и градостроительству сооружение может быть отнесено к уникальным с последующей разработкой персонального похода в вопросе проектирования. Такое возможно в следующих случаях:

• Особая социальная значимость.
• Расположение объекта на значимой территории.
• Технически сложное сооружение.

При изучении вопроса разработки проекта стоит различать два типа документации:

• На возведение зданий гражданского и жилищного назначения.
• На строительство сооружений, зданий и других объектов производственного характера.

Алгоритм разработки проектной документации имеет следующий вид:

• Выпускается приказ.
• Формируется задание с последующей передачей главному проектировщику.
• Составляется проектная документация с учетом полученных исходных параметров.
• Готовый документ передается для согласования.

В период создания задания проектировщик и заказчик определяют правила, согласно которых будет оформляться проект. Здесь учитывается уровень сложности и структура документа. На завершающем этапе принимается решение в отношении последовательности согласования готовых бумаг. Ключевое внимание уделяется срокам выполнения работ по созданию проекта и последующему строительству.

Порядок разработки проектной документации относится ко всем субъектам, которые имеют разрешение на подготовку проектов.

Кто разрабатывает?

Создание проектной и сметной документации — работа, которую может выполнить строительная компания, либо уполномоченный орган, нанимаемый заказчиком. В редких случаях к оформлению документации привлекается физическое лицо, а сама работа выполняется по трудовому соглашению (например, помощь инженера, имеющего большой опыт таких работ).

Субъект, который готовит проектную документацию, берет на себя координирующую функцию по выполнению требований готовой документации. Кроме того, он отвечает за качество проекта и его соответствие действующим правилам. Создание таких документов иногда сопровождается передачей части полномочий другим лицам, имеющим подходящую компетенцию.

Требования к документам

При составлении проектной документации главный упор делается на Градостроительный кодекс РФ. Именно в нем прописываются требования, которые должны соблюдаться при оформлении проекта и сметы на строительство. В ГрК РФ, в свою очередь, указано, что требования к проектно-сметной документации устанавливает Правительство РФ. Если исходить из практики, главные требования к проекту рассмотрены в Постановлении под номером 87 (принято еще в феврале 2008 года).

  Упростить жизнь бизнесу

Нормы, которые содержатся в упомянутом Постановлении, используются при подготовке проекта для следующих сооружений:

• Производственного назначения.
• Непроизводственного назначения.
• Сооружений линейного типа.

В состав проектной документации должны входить текстовая и графическая информация. В текстовой части находят отражение:

• Данные о возводимом объекте.
• Описание технических решений.
• Пояснения и ссылки на действующие нормативные источники, применяемые в процессе подготовки документов.
• Расчеты, которые подтверждают принятые решения.

В графической части содержатся планы, схемы, чертежи и прочие элементы, представленные в графическом виде.

Исходные данные

Чтобы избежать проблем в процессе строительства, заказчик передает проектировщику следующие исходные данные:

• ГПЗУ или проект планирования территории, который будет использоваться для возведения объекта.
• Бумаги, отражающие результаты инженерных изысканий. Если они не подготовлены, требуется задание на их выполнение.
• Техусловие (если обеспечение работы строительного объекта требует технического подключения).

Таким образом, главные исходные данные — это:

• Задание на оформление проектной документации. В нем указываются требования, которые выдвигает заказчик по различным направлениям строительных работ. К этой категории относятся архитектурные, инженерные и прочие решения. Здесь же находит отражение стоимость разработки проекта и сметы, а также порядок организации каждой стадии строительных работ.

Задание на разработку проекта — бумага, которая утверждается заказчиком после согласования условий строительства с главным инвестором проекта. Перед началом работ требуется согласование задания и внесение в него корректировок (при наличии ошибок). На завершающем этапе бумаги подписываются, и ставятся печати.

• Задание на реставрацию — документ, который выдается отдельно или вместе с основным проектом (в зависимости от действующих требований и норм). Дальнейшее оформление и реализация договора между сторонами по реализации проекта производится в порядке, предусмотренном в ГрК РФ и законодательстве РФ в целом. Если разработка проектной документации ведется за бюджетные деньги, выбор проектировщика производится с учетом действующих требований и законодательства. При этом цена и технология процесса оговаривается на раннем этапе.
• Технические условия. Такие исходные данные могут дополнять проектную документацию. При этом исполнители должны знать специфику их применения. Этот аспект также регламентируется Постановлением правительства под номером 87. В документе указано, что разработка техусловий обязательно в ряде случаев. Во-первых, когда соответствующие требования не отражены в нормативных актах. Во-вторых, в ситуации, когда разработка проекта требует выполнения большего числа требований, касающихся безопасности и надежности конструкций. Создание технических условий производится с учетом норм, установленных законодательством. На практике его созданием занимается ЖКХ РФ, Минстрой РФ, а также другие государственные органы.

  Закон о реновации жилищного фонда в Москве

Получается, что в состав проекта входит рабочая документация в случаях, которые предусмотрены законом, а также при заключении определенных договоров между заказчиком и исполнителем. Иногда проект дополняется техническими условиями в порядке, определяемом законодательством.

Ответственность разработчика

При составлении проектной документации назначается руководитель, который отвечает за процесс в течение всего периода создания проекта. Как правило, речь идет о главном инженере или архитекторе. В процессе выполнения работы на этого специалиста возлагаются следующие задачи:

• Контроль объема и сроков выполняемых работ с учетом информации в технической документации и договорными обязательствами.
• Выбор и привлечение к реализации проектов специалистов соответствующего профиля (имеющих инженерное образование). На них возлагается работа по координации определенных этапов.
• Вычисление оптимальных сроков выполнения работ, что позволяет избежать преждевременной сдачи объекта с нарушением качества.
• Корректировка количества занятых в работе специалистов и контроль изменений, которые вносятся в проект.
• Контроль аспектов, которые могут привести к увеличению расходов на выполнение строительных работ.
• Проверка соблюдения последовательности действий и приоритетных направлений, которые были выбраны на этапе планирования.
• Подготовка и подписание договора с лицензиаром.
• Обеспечение правильности выбора материалов и техники в максимально возможном числе ситуаций. Кроме того, руководитель отвечает за обеспечение номенклатуры используемых изделий.
• Подготовка и контроль соблюдения плана работ и его соответствие составленному проекту.
• Создание вместе с заказчиком задания на проектирование.

При этом исполнитель несет ответственность не только за сам процесс, но и за полученный результат. Готовая документация должна соответствовать нормам и требованиям ГрК РФ и действующих законодательных актов

( 0,00 из 5)
Для того чтобы оценить запись, вы должны быть зарегистрированным пользователем сайта. Загрузка…

Источник: https://stroimprosto-msk.ru/stati/razrabotka-proektnoj-dokumentacii-na-stroitelstvo/

Основные требования к проектной и рабочей документации

Проектная и рабочая документация — это основной пакет документов, на основании которых будут проводиться строительные работы. Если проектная документация может содержать много «лишнего» с точки зрения строителя (охрана труда и окружающей среды и т.д.), то рабочая документация это свод правил — что и в каком порядке должно строиться согласно техусловиям. В ее состав вохдят сметы, основные чертежи по всем видам работ, необходимое для работы оборудование и инструменты, а также другие документы, которые могут потребоваться на разных этапах строительства.

Рабочая документация — правила оформления и выполнения рабочей и проектной документации

Рабочая документация — совокупность текстовых и графических документов, обеспечивающих реализацию принятых в утвержденной проектной документации технических решений объекта капитального строительства, необходимых для производства строительных и монтажных работ, обеспечения строительства оборудованием, изделиями и материалами и/или изготовление строительных изделий.

В состав рабочей документации входят основные комплекты рабочих чертежей, спецификации оборудования, изделий и материалов, сметы, другие прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

Состав, оформление и содержание рабочей документации определяется требованиями комплекса документов ГОСТ СПДС и может уточняться в задании на проектирование Техническим Заказчиком.

В соответствии с требованиями Минрегиона России в отличие от ранее действовавших нормативных документов не предусматривается стадийность проектирования: «ТЭО», «Проект», «Рабочий проект», «Рабочая документация», а используются понятия «Проектная документация» и «Рабочая документация». Отличием «Проектной документации» от ранее действующей стадии «Проект» является то, что она более детальна.

Источник: http://uksdesigning.ru/services/working-documentation/

Рабочая документация для строительства

С момента выхода во второй половине прошлого века «Временной инструкции» рабочая документация для строительства претерпевала и претерпевает постоянные изменения, которые учитывают актуальные тенденции, влияющие на строительство. За время эволюции рабочая документация сформировалось как отдельное понятие со своим составом и характеристиками стадийности. Уже в новейшей истории произошли изменения в государственном стандарте, что ещё и с этой стороны потребовало утонения основных параметров, составляющих на сегодняшний день содержание рабочей документации для строительства.

Ключевая идея создания рабочей документации для строительства

Практика деятельности проектных и строительных организаций опирается на действующую систему нормативных документов, которые:

• регламентируют порядок формирования проектной документации от разработки и согласования до утверждения,
• устанавливают потребности в оборудовании, объёме материалов и других ресурсов,
• позволяют определить сметную стоимость монтажных и строительных работ.

В эту регламентирующую систему входят госстандарты, строительные нормы и правила, технические условия, становясь и технической, и методической, и организационной, и правовой базами для приведения процесса проектирования и строительства в единый формат, чтобы участники процесса могли общаться на одном языке, применять понятные всем обозначения, ориентироваться на общепринятые требования. Стандартизация и унификация привели к созданию СПДС (системы проектной документации строительства), в которую входят несколько десятков стандартов.

Началом стандартизации и борьбы с многообразием форм принято считать выход «Временной инструкции» (СН 460-74), в которой шла речь о составе рабочих чертежей в строительстве и способе их оформления. На смену этой инструкции с 1977 года стали разрабатываться разнообразные стандарты системы, в той или иной мере касающиеся создания проектной документации для строительства.

Это стандарты требовали согласования с Единой системой конструкторской документации, чтобы при функционировании не возникало внутрисистемных противоречий между СПДС и ЕСКД.

В начале 90-х некоторые стандарты, которые не сводились в единый свод и иногда не пересматривались десятилетиями, потребовали пересмотра и переиздания, что и сделал ЦНИИ (проектный институт, занимающийся вопросами нормирования проектной документации).

При этом за основу были взяты отечественный и зарубежный опыт, подтверждённый практикующими организациями-разработчиками документации.

На сегодняшний день система (СПДС), с учётом требований нового времени, по-прежнему сохраняет функциональность, которая, помимо прочего, обеспечивается и возможностью уточнения специфических особенностей строительства при составлении договора между проектировщиком и заказчиком в ходе проектирования конкретного объекта.

Определение рабочей документации

Рабочая документация для строительства на практике – это пакет основных комплектов рабочих чертежей, в которых представлены разные виды и направления строительных работ, текстовые документы к ним, чертежи и схемы, согласно стандартам СПДС. В Постановлении о составе разделов, касающихся проектной документации (ПП № 87) в пункте 4 общих положений определено, что рабочая документация разрабатывается для реализации различных архитектурных, технико-технологических решений в процессе строительства.

То есть, на каждый объект капитального строительства составляется рабочая документация в виде рабочих чертежей, текстовых документов, спецификации изделий и/или оборудования. Существуют правила и стандарты по разработке каждой из этих частей, которые будут описаны ниже.

В комплекты такие документы объединяются по маркам – буквенным аббревиатурам, в которых зашифрован тот или иной вид строительно-монтажной деятельности (например, ГП – Генеральный план, АР – Архитектурные решения и т.

Полный перечень таких марок представляет собой список из нескольких десятков пунктов, среди которых есть и объединённые.

• конструктивные решения,
• электроснабжение,
• водоснабжение и водоотведение,
• тепло- и холодоснабжение,
• воздухообеспечение,
• газоснабжение,
• защитные системы,
• телекоммуникативное направление и др.

Эти виды представляют собой элементы инженерного проектирования, помимо которого существует транспортное (дороги, мосты), архитектурное (наземные объекты, включая здания), промышленное, ландшафтное, техническое и дизайн-проектирование, касающееся внутреннего и наружного оформления.

В ГОСТах Р-21.1101-2013 оговаривается, что передаваемая заказчику рабочая документация в своём составе содержит рабочие чертежи основного комплекта и прилагаемые к ним в дополнение документы, к которым, в свою очередь, причисляется:

• рабочая документация, относящаяся к строительным изделиям,
• эскизные чертежи, представляющие общий вид нетиповых изделий,
• габаритные чертежи, представленные на основе данных заводов-изготовителей и опросные листы,
• спецификация оборудования,
• спецификация материалов,
• спецификация изделий,
• локальная смета (по формам) и другие документы в соответствии с СПДС.

Спецификация здесь выполняется по требованиям ГОСТов-21. 110, а эскизные чертежи – по требованиям ГОСТов-21. 114.

пакета прилагаемых документов в каждом конкретном случае устанавливается не только по СПДС-стандартам, но и в соответствии с заданием на проектирование, содержательные элементы которого проговариваются между заказчиком и исполнителем-проектировщиком. Все уточнения и договорённости между ними фиксируются в контракте (договоре). Прилагаемые документы (дополняющие рабочие чертежи основного комплекта) в этом стандарте тоже вводятся в состав рабочей документации (см. 4.2.

В СНиПах-11-01-95 было указано, что в рабочая документация в свой состав не включает:

• сами строительные стандарты различных уровней (государственные, республиканские, отраслевые),
• ссылочные документы – чертежи типовых конструкций, на которые существуют ссылки в рабочих чертежах.

Однако все эти материалы тоже могут быть переданы от исполнителя заказчику, если это прописано в контракте. Это правило сохранилось и в стандарте 2013-го года.

Ряд нормативных пояснений и уточнений нацелены на то, чтобы разделить объём понятия и содержание проектной документации и, как отдельного вида, – рабочей документации. Но место рабочей документации по отношению к проектной определилось не сразу. Сначала существовала стадийность проектирования, которая затем (после вступления в силу ПП №87) в значении «прежнее разделение и определённая последовательность» была отменена.

Место рабочей документации в составе документации строительного проекта, СПДС

Согласно положениям Градостроительного кодекса, по своим типам проектирование делится на территориальное и архитектурно-строительное, которое применяется к объектам (и их частям), относящимся к капитальному строительству, а также к строящимся и реконструируемым объектам. Архитектурно-строительное проектирование применяется и при проведении капитального ремонта в случае включения в ремонт конструктивных элементов, влияющих на характеристики безопасности.

Таким образом, разная специфика решаемых задач позволяет выделить следующие виды разрабатываемых проектов:

• нового строительства,
• расширения, переоборудования и реконструкции,
• капремонта, восстановления и усиления.

Для документального оформления процессов в прежние времена вводилась стадийная процедура проектирования. В феврале 2008 года она была упразднена после утверждения Постановлением № 87 Положений о составе и содержании разделов проектной документации. На её место пришло разделение на проектную и рабочую документации, которые наполнялись следующим содержанием:

1. Проектная документация. Это основной проектный пакет документов, состоящий из двух частей: графической и текстовой. Почти всегда этот пакет документов проходит государственную экспертизу, на которую отправляется заказчиком. В случае успешного заключения экспертных комиссий на разных этапах проверки, пакет документов идёт заказчику на утверждение.Важной особенностью проектной документации является отсутствие в ней исчерпывающих данных для проведения строительных работ «под ключ». В проектной документации есть описание всех основных технических решений, которых хватает для обоснования технической возможности, оценки безопасности и/или экономической целесообразности строительства, но не хватает для самого строительства, поскольку тут отсутствует должная степень детализации и полный набор спецификаций проекта.
2. Рабочая документация. Этот тип документации как раз и разрабатывается для обеспечения технических решений с должной степенью проработки в виде графический и текстовых документов: рабочих чертежей, пояснительных текстов, спецификаций. Нет единого сводного документа, в котором были бы системно организованы все параметры состава и содержания такой документации. Но есть разъяснение Минрегионразвития, где функция определения состава, объёма и фактического содержания рабочей документации возлагается на заказчика, который в своём решении ориентируется на СПДС-стандарты.

Задача заказчика – составить такое задание, которое не противоречило бы положениям СПДС. Таким образом, достигается одновременная документальная унифицированность, с одной стороны, и создание условий для реализации уникального проекта, с другой стороны.

Важно, что нигде в Положении не говориться об обязательной определённой последовательности разработки этих видов документации, что означает либо возможность параллельной разработки рабочей и проектной документаций, либо очерёдность, в которой проектная всегда предшествует рабочей документации. Последнее требование обусловлено логикой процесса и техническими причинами.

В итоге при упразднении понятия стадийность в предыдущем нормативном значении, можно говорить о разных видах проектирования с учётом комбинирования видов документации:

1. Одностадийность при проектировании возникает при параллельной разработке рабочей и проектной документаций.
2. Двустадийность возникает при поочерёдной разработке сначала проектной, а затем рабочей документаций.
3. Трёхстадийность возможна при необходимости разработки предпроектного предложения, за которым идут уже проектная и рабочая документации. Применяется такая форма на объектах 5-4 категории сложности, а также для тех объектов 3-й категории, которые не имеют достаточного перечня исходно-разрешительной документации и выполняются по индивидуальным проектам.

Подобное понимание стадийности отличается от принятого некогда понимания, где одностадийный процесс представлял РП – рабочий проект, совмещающий утверждаемую часть рабочего проекта и прилагаемую рабочую документацию. Двустадийность в прежнем понимании представляла собой последовательное сочетание первой стадии «ТЭО» и второй стадии «Рабочая документация», имея общее название «Проект».

Источник: http://srovopros.com/rabochaya-dokumentatsiya/

Рабочая документация

Рабочая документация — это инженерно-строительная документация, необходимая и достаточная для строительных работ на площадке объекта.
На стадии «Рабочая документация» уточняются, детализируются, конкретизируются решения, принятые на предыдущих стадиях проектирования. Данная стадия проектирования регулируется действующими государственными стандартами, сводами правил, другими положениями.

Об услуге

Рабочая документация включает сметы, спецификации материалов, детализации узлов и служит инструкцией по возведению объекта не только для строителей, технологов производства, но и для надзорных органов, контролирующих ход строительства.

Состав рабочей документации на новое строительство или реконструкцию зданий и сооружений определяется соответствующими государственными стандартами и уточняется заказчиком и проектировщиком в договоре на проектирование.

Порядок выполнения работ на данном этапе следующий:

1. Сбор исходных данных (проектные предложения);
2. Разработка рабочей документации;
3. Согласование рабочей документации;

Сбор исходных данных

Исходными данными для стадии «Р» является документация стадии «П».

Разработка рабочей документации

В состав рабочей документации, передаваемой заказчику, включают:

• рабочие чертежи, предназначенные для производства строительных и монтажных работ, которые объединяют в комплекты (основные комплекты рабочих чертежей) по маркам;
• прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.

В состав основных комплектов рабочих чертежей включают общие данные по рабочим чертежам, чертежи и схемы, предусмотренные соответствующими стандартами Системы проектной документации для строительства (далее — СПДС).

Конкретный состав основного комплекта и прилагаемых документов и необходимость их выполнения устанавливаются соответствующими стандартами СПДС и заданием на проектирование. Прилагаемые окументы передаются заказчику одновременно с основным комплектом рабочих чертежей в количестве, установленном для рабочих чертежей.
Рабочую документацию инженерных разделов необходимо согласовывать. Остальные разделы не подлежат согласованию.

Разработка инженерно-строительной документации на этом заканчивается. Далее начинается завершающий этап участия проектной организации — авторский надзор ведения строительства.

Жилые здания Обществен-ные здания Промышленные здания Сельхоз здания Соору-жения Примечание

* — стоимость работ проектирования дана за 1 кв.метр
АР	90 Р	110 Р	130 Р	130 Р	150 Р
КМ / КЖ / КМД / КД	80 Р	90 Р	110 Р	110 Р	130 Р
ПЗУ (ГП)	7 Р	7 Р	7 Р	7 Р	20 Р	[1]
ПОС	50 Р	50 Р	60 Р	60 Р	70 Р
ТХ	150 Р	170 Р	190 Р	200 Р
ОВиК	70 Р	90 Р	90 Р	90 Р	Внутр. сети
ВК	60 Р	70 Р	70 Р	70 Р	Внутр. сети
ЭО	70 Р	90 Р	90 Р	90 Р	Внутр. сети
СС	50 Р	50 Р	60 Р	60 Р	70 Р	[2]
ОПС	25 Р	35 Р	45 Р	45 Р	75 Р	[3]
НВК	[2]
ООС	40 Р	50 Р	60 Р	60 Р	90 Р	[3]
Пояснительная зап.	30 Р	30 Р	30 Р	30 Р	30 Р
Смета	20 Р	30 Р	40 Р	40 Р	50 Р
ТЭП	7 Р	8 Р	10 Р	10 Р	15 Р

[1] — цена указана за м2 территории генплана.
[2] — цена может значительно меняться в зависимости от индивидуальных сложностей.
[3] — только в случае генпроектирования.

Важно: окончательная стоимость может отличаться (в большую или меньшую сторону) от табличных в зависимости от общей площади объекта, его индивидуальности, места расположения, высотности, исходных данных и общей трудоемкости проектирования.

Формирование стоимости работ возможно в соответствии со сметным расчетом.

Источник: https://zaogradient.ru/services/general-planning/working-documentation/
